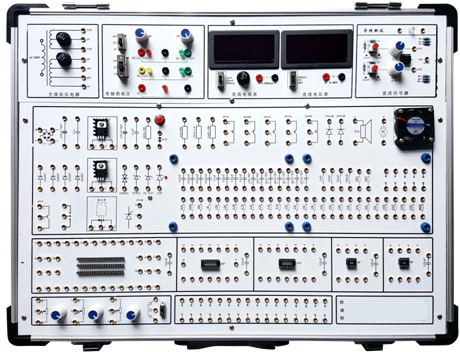

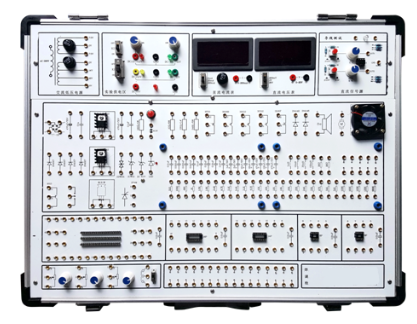

SHKC-A5型模擬電路實驗箱
模擬電路實驗箱是一款專為電類和非電類專業實驗教學設計的設備，它集全鋁合金箱體、高性能線性電源和多樣化的實驗電路板于一體。這款實驗箱不僅支持固定功能模塊的實驗，更允許學生自行搭建電路，提供了極大的靈活性。實驗電路的設計清晰明了，元器件符號一目了然，所有實驗用元器件均焊裝在線路板的反面，確保了實驗過程的安全與穩定。
一、技術指標
電源配置：
輸入：AC220V±10%, 50HZ，確保了廣泛的適用性和穩定性。
輸出：包括多檔直流電壓輸出，如DCV ±12V/0.5A，DCV ±1.5V～±12V/0.5A，以及DCV +5V/1A，且各路均具備短路保護功能，極大地提高了實驗的安全性。
交流低壓輸出：包括多檔電壓輸出，如ACV 0V、14V、16V、18V和帶中心抽頭雙路7.5V/0.2A，滿足了不同實驗的需求。
信號源特性：
直流信號源：提供雙路-5V～+5V, -0.5V～+0.5V的連續可調信號，為實驗提供了豐富的信號源選擇。
測量儀表：
配備0-20V的數字直流電壓表和200MA數字直流電流表，均具備多檔測量范圍，確保了測量的精確性。
分立元件設計區：
提供了豐富的分立元件，如二極管、三極管、電阻、電容等，以及阻容件自由接插區，為學生提供了廣闊的實踐空間。
設計有擴展模塊電路實驗區，支持選配固定線路實驗?zāi)K，鼓勵學生進行創新實踐。
固定線路獨立模塊：
涵蓋了單管、雙管放大電路、運放電路、功率放大電路、整流濾波電路等多種固定線路實驗板，為學生提供了完整的實驗環境。
機箱與連接：
機箱采用堅固型鋁合金框架和厚實的ABS塑料包角，確保了設備的耐用性。
實驗線路的連接采用自鎖緊式涂金插孔，確保了連接的穩定性和可靠性。
二、實驗內容
（一）分立元件電路實驗
該部分實驗涵蓋了從基本放大電路到整流濾波電路等多種電路類型，旨在幫助學生深入理解電路的基本原理和特性。
（二）集成運算放大電路實驗
該部分實驗主要圍繞集成運算放大器展開，包括模擬運算電路、積分與微分電路、波形發生電路等多種實驗內容，幫助學生掌握集成運算放大器的應用技巧。
（三）綜合實驗
綜合實驗部分通過實際項目如萬用表、溫度檢測控制和函數信號發生器的設計與制作，培養學生綜合運用所學知識解決實際問題的能力。
三、實驗箱配置
序號 | 名稱 | 說明 | 數量 |
1 | SHKC-A5主機箱 | 含機箱、工作電源、常用模擬信號源、實驗電路區和分立元件 | 1臺 |
2 | 供電電源線 | 1.5m | 1根 |
3 | 2號實驗導線 | 50cm | 25根 |
4 | 保險絲 | 2A | 2支 |
5 | 實驗指導書 | 1本 | |
以下3-8是獨立模塊 | |||
3 | 運放電路實驗板 | 1 | |
4 | 單級、多級放大電路、射極跟隨器、差動放大電路、負反饋放大電路模塊 | 1 | |
5 | 功率放大電路模塊電路 | 1 | |
6 | 低頻正弦波振蕩器 | 1 | |
7 | 半波全波橋式整流、濾波電路、三端集成穩壓電源 | 1 | |
8 | 串聯穩壓電路和晶閘管控制電路 | 1 | |
