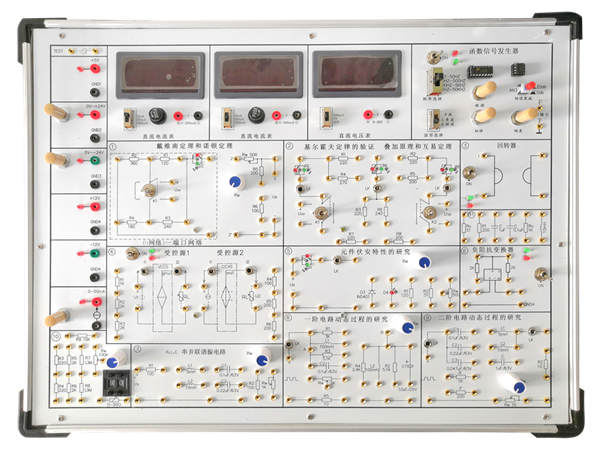

SHKC-DL6型電路原理實驗箱
一、系統概述
本系統采用箱式一體化設計，集電源、測量?jī)x表及實驗?zāi)K于一體，外接信號源即可輕松開展各類實驗。實驗箱連接部分采用鎖緊疊插式鍍金大孔設計，確保連接穩固且壽命長久。實驗數據精確可靠，面板采用雙面設計工藝，正面展示線路原理，反面詳細呈現具體線路分布和元件，有助于學生直觀理解實驗原理。
二、系統構成
系統箱體采用鋁木合金材料制作，環保無污染。箱體內置直流穩壓工作電源、恒流源、恒壓源、直流電流表、直流電壓表以及實驗電路模塊區等關鍵組件，滿足各類電路實驗需求。
三、關鍵技術指標
交流輸入：AC 220V，允許波動±10%，確保電源穩定可靠。
直流穩壓輸出：提供±12V/1.5A和5V/1.5A兩檔固定輸出，滿足常規實驗需求。
直流穩壓可調輸出：DC 0～±24V/1A連續可調，每路電源均具備短路保護自動恢復功能，保障實驗安全。
恒流源：0～50mA可調輸出，具備開路保護功能，確保實驗過程穩定。
數字式直流電流表：共2只，分別支持0~2mA、0~20mA、0~200mA三檔測量，滿足不同電流測量需求。
數字式直流電壓表：1只，支持200mV、2V、20V三檔測量，精確顯示電壓值。
函數發生器：輸出波形包括方波、三角波、正弦波；頻率范圍分四檔可調，覆蓋10HZ～100KHZ的廣泛范圍。
配置0-99Ω連續可調數字式電位器，提供精確的電位調節功能。
設有擴展模塊接入?yún)^(qū)，尺寸為155×100mm，支持更多實驗?zāi)K的接入，提升實驗靈活性。
安全保護：系統內置電源輸入輸出專用保護電路板，具備接地保護、漏電過載過流保護功能，以及誤操作保護功能，確保實驗過程的安全可靠。同時，整機安全性符合相關國標標準，所有材質均符合環保要求。
整機消耗功率：≤0.5 KVA，節能高效。
機箱設計：采用堅固型鋁合金框架和厚實的ABS塑料包角，結構穩固且美觀；參考外形尺寸為480×360×150mm，便于攜帶和存放。
四、實驗器件配置
系統配備了豐富的實驗器件，包括多于22只的l～2W電阻、不少于7只的電容、不少于6只的電感以及6只電位器（包括2只500Ω、2只1KΩ、1只5KΩ和1只100KΩ）等。這些器件涵蓋了多個實驗?zāi)K的需求，確保實驗的順利進行。
五、主要實驗內容
本系統支持多種電路實驗項目，旨在幫助學生深入理解電路原理和提高實踐能力。主要實驗內容包括：
基本電工儀表的使用與測量誤差計算，培養學生正確的儀表使用習慣和誤差分析能力。
減少儀表測量誤差的方法，引導學生探索提高測量精度的有效途徑。
電阻的串并聯特性研究，幫助學生理解電阻在電路中的基本作用。
電路故障分析，培養學生解決實際電路問題的能力。
線性與非線性元件的伏安特性研究，深化學生對元件性能的理解。
電位及其與電壓關系的研究，揭示電位在電路中的重要地位。
基爾霍夫定理的驗證，鞏固學生對電路基本定理的掌握。
疊加定理和互易定理的實驗研究，拓展學生對電路分析方法的應用能力。
電壓源與電流源的等效變換實驗，幫助學生理解電源在電路中的等效性。
戴維南及諾頓定理的實驗驗證，深化學生對電路等效變換的理解。
受控源VCVS、VCCS電路的實驗研究，拓展學生對受控源的理解和應用能力。
典型電信號的觀察和測量，幫助學生理解電信號的基本特性。
RC一階電路和二階電路的響應測試，揭示電路的動態特性。
RC選頻網絡特性測試，幫助學生理解選頻網絡的工作原理。
R、L、C串聯和并聯諧振電路的研究，深化學生對諧振現象的理解。
雙口網絡測試，拓展學生對網絡特性的認識。
回轉器實驗，揭示回轉器在電路中的特殊作用。
六、實驗箱配置表
序號 | 名稱 | 說明 | 數量 |
1 | SHKC-DL6實驗主機箱 | 含詳細技術指標里全部軟硬件 | 1臺 |
2 | 2號實驗用導線 | 長0.5米 | 25根 |
3 | 交流電源線 | 長1.5米 | 1根 |
4 | 電流測試線 | 長0.5米 | 1根 |
5 | 實驗指導書 | 1本 | |
6 | 保險絲 | 2支 |
附：使用本實驗箱需配套儀器儀表：萬用表和示波器(普通雙通道數字示波器）
