SHKC-DL5型電路原理實驗箱

一、系統特性概述

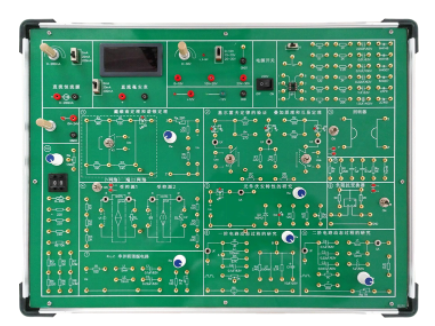

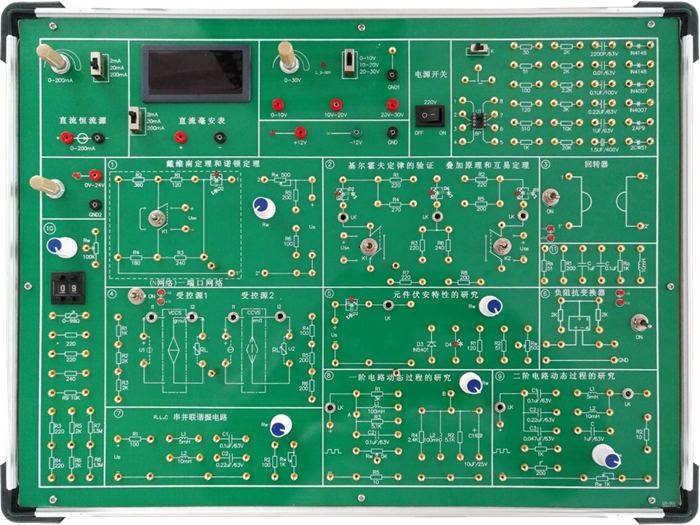

電路原理實驗箱是一款集鋁木合金箱體、線性電源、常用信號源、測量儀表以及實驗電路模塊于一體的綜合性教學設備。實驗箱設計巧妙，大部分元器件布局在反面，正面則印有清晰的電路原理圖，極大地方便了學生快速理解電路結構，提高了實驗效率。這款實驗箱廣泛適用于本?？圃盒?、高職高專的電類和非電類專業，如《電工學》、《電路原理》等課程的實驗教學。

二、核心技術參數

1. 電源模塊：

• DC ±12V/0.5A，具備短路保護自恢復功能，保障實驗安全。

• 1路0-30V直流穩壓電源，分3檔（0-10V、10-20V、20-30V）連續可調，滿足不同實驗需求。

• 0-24V連續可調/0.5A，提供靈活的電源輸出。

• 輸入：AC220V±10%，50HZ，確保電源穩定可靠。

• 輸出：

2. 直流恒流源：

• 提供1路0～200mA可調恒流源，分3檔（2mA 、20mA、200mA）輸出，具有開路保護功能，確保實驗過程的穩定性。

3. 測量儀表：

• 配備數顯0～200mA直流數字電流表，分3檔（2mA 、20mA、200mA）測量，精確顯示電流值。

4. 其他配置：

• 配置0-99Ω連續可調數字式電位器，方便實驗中的電位調節。

• 設計有擴展模塊接入?yún)^(qū)，尺寸為155×100mm，便于未來實驗的擴展與升級。

5. 安全保護：

• 配備電源輸入輸出專用保護電路板，具備接地保護、漏電過載過流保護功能，以及誤操作保護功能，全面確保實驗過程的安全性。

• 符合相關國標標準，材質環保，為學生提供安全健康的實驗環境。

三、豐富的實驗?zāi)K

實驗箱涵蓋多個實驗?zāi)K，包括但不限于：

• 元器件伏安特性的測量

• 電路中電位的研究

• 戴維南定理和諾頓定理的驗證

• 疊加定理和互易定理的實驗

• 基爾霍夫定律的驗證

• 一階和二階動態電路的研究

• 負阻抗變換器電路的實驗

• R、L、C串、并聯諧振電路的研究

• 受控源VCVS、VCCS電路的實驗

• 回轉器電路的實驗

此外，實驗箱還設有擴展模塊接入?yún)^(qū)，支持其他實驗?zāi)K的接入，為未來的實驗提供了無限的擴展可能。

四、分立元件配置

實驗箱配備了豐富的分立元件，包括不同阻值的電阻、電容以及電位器等，滿足各類電路實驗的需求。

五、堅固耐用的機箱

實驗箱采用堅固型鋁合金框架和厚實的ABS塑料包角，結構穩固，經久耐用。參考外形尺寸為480×360×150mm，便于攜帶和存放。

六、全面的實驗項目

實驗箱支持以下實驗項目，幫助學生深入理解電路原理，提高實踐能力：

• 基本電工儀表的使用與測量誤差的計算

• 減少儀表測量誤差的方法

• 線性與非線性電路元件伏安特性的測繪

• 電位、電壓的測定及電路電位圖的繪制

• 基爾霍夫定律驗證及故障判斷

• 疊加定理驗證及故障判斷

• 電壓源與電流源的等效變換

• 戴維南定理和諾頓定理的驗證

• 雙口網絡測試

• 互易定理驗證

• 受控源VCCS、VCVS等電路的實驗研究

• 典型電信號的觀察與測量

• RC一階和二階電路響應的測試

• R、L、C元件阻抗特性的測試

• RC串、并聯選頻網絡特性測試

• 回轉器實驗

• 負阻抗變換器實驗

四、實驗箱配置表

附：使用本實驗箱需配套儀器儀表:（1）萬用表（2）信號發生器（3）示波器
