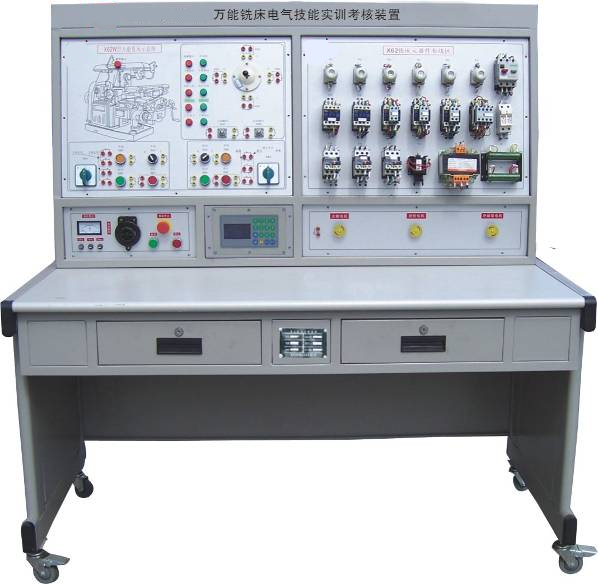

KCBS-X62W萬能銑床實訓及技能考核裝置
一、概述
“萬能銑床實訓及技能考核裝置”是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的設備。可用于課堂演示、機床電氣控制原理性操作及實驗實習。由于設備均采用實際電器，所以可作為社會電工類職業培訓中機床電氣維修方面的實習設備，同時也是職業資格培訓考核中選用的設備。提高學生的動手能力，并克服以往只能在實際設備上進行教學，費用高且難以實現教學目的弱點。同時為高層次維修技能訓練提供了有效的設備，達到了耗資少、教學效果顯著的目的。
二、適用范圍
本裝置適用于X62W萬能銑床電氣控制的模擬與X62W萬能銑床電氣故障排除的技能考核。
三、技術性能
1、輸入電源：三相四線（～380V±10% 50Hz）
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<4000m
3、裝置容量：＜1KVA
4、外形尺寸：1410mm×725mm×1535mm
四、裝置的基本裝備
1、電源控制面板（鋁質面板）
（1）交流電源（帶有漏電保護措施）
提供三相交流電源（380V）
（2）人身安全保護體系
屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。
屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
2、主令控制及圖示板（鋁質面板）
面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。
面板上印有X62W萬能銑床立體示意圖，可以很直觀地看出X62W萬能銑床的外形輪廓。
3、元器件安裝板
面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。
4、三相異步電動機
3只380V三相鼠籠異步電動機，分別用作主軸電動機、進給電動機和冷卻泵電動機。
5、故障開關箱
設有32個開關，其中1到24用于故障設置；25到32七個開關保留。
6、實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。
五、實驗項目及主要內容
1、學生熟悉常用低壓電器的機構、原理；
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上；
3、提高學生的動手能力的技能操作水平；
4、通過對銑床故障排除，完成銑床常見故障的排除；
5、可以設置故障點做為維修電工的技能考核臺；
6、故障設置點。
六、仿真軟件
機床電氣線路仿真教學軟件1點
（一）、軟件要求：
軟件以實際工程項目為主線，以施工任務為引領，突出技能訓練；強調職場場景，全部訓練在三維場景下進行；重視教學設計，不同的知識單元含有諸如器材、接線、仿真操作等技能訓練教學模塊。軟件采用三維可視化控制與數據庫技術而制作，具有很強的技術性、職業性、情景性、過程性與互動性。軟件設有操作提示，可供學習者自行仿真訓練。
本系統畫面美觀、導航清楚、操作簡單、實訓單元設置合理、仿真效果突出，具有很強的情境性、過程性、交互性和智能性，是集助教、助學的一款不可多得的仿真軟件。
（二）、技術參數：
包含五大實訓項目：CA6140車床、Z37鉆床、M7130磨床、X62W銑床。
CA6140車床
實訓內容：車床認知、電路原理、車床壁龕主電線路連接、車床壁龕控制電路連接、車床壁龕外部接線、教學資源。
1.車床認知包括兩部分：車床認知和車床工作
車床認知：展示車床主要組成部分。包括主軸箱、掛輪架、進給箱、刀架、轉盤、縱板箱、縱溜板、橫溜板、尾架、絲杠、光杠、操作手柄。
車床工作：通過點擊仿真車床按鈕來操作車床運行，了解CA6140車床運作原理流程。
2.電路原理：電路圖包括電源保護、電源開關、主軸電動機、短路保護、冷卻泵電動機、刀架快速移動電動機、控制電源變壓及保護、斷電保護、主軸電動機控制、刀架快速移動、冷卻泵控制、信號燈、照明燈。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
3.車床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
4.車床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
5.車床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
6.教學資源：CA6140型車床電氣控制線路的安裝與調試的文字教學資源。
Z37鉆床
實訓內容：鉆床認知、電路原理、鉆床壁龕主電線路連接、鉆床壁龕控制電路連接、鉆床壁龕外部接線、教學資源。
7.鉆床認知包括兩部分：鉆床認知和鉆床工作
鉆床認知：展示鉆床主要組成部分。包括立內柱、外立柱、底座、搖臂升降絲杠、搖臂、主軸、主軸箱、工作臺。
鉆床工作：通過點擊仿真車鉆按鈕來操作鉆床運行，了解Z37鉆床運作原理流程。
8.電路原理：電路圖包括電源開關、冷卻泵電動機、主軸電動機、搖臂升降電動機、立柱松緊電動機、抵押照明、零壓保護、主軸電動機控制、搖臂升降控制、立柱松緊控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
9.鉆床壁龕主電線路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
10.鉆床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
11.鉆床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。
12.教學資源：Z37型車床電氣控制線路的安裝與調試的文字教學資源。
M7130磨床
實訓內容：磨床認知、電路原理、磨床壁龕主電線路連接、磨床壁龕控制電路連接、磨床壁龕外部接線、教學資源。
13.磨床認知包括兩部分：磨床認知和磨床工作
磨床認知：展示磨床主要組成部分。包括立柱、照明燈及開關、工作臺、滑座、砂輪架、電磁吸盤。
磨床工作：通過點擊仿真磨床按鈕來操作鉆床運行，了解M7310磨床運作原理流程。
14.電路原理：電路圖包括電源開關及保護、砂輪電動機、冷卻泵電動機、液壓泵電動機、控制電路保護、砂輪控制、液壓泵控制、整流變壓器、整流器、電磁吸盤、照明。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
15.磨床壁龕主電線路連接
實訓內容： 接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
16.磨床壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
17.磨床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。
教學資源：M7130型磨床電氣控制線路的安裝與調試的文字教學資源。
X62W銑床
18、實訓內容：銑床認知、電路原理、銑床壁龕主電線路連接、銑床壁龕控制電路連接、銑床壁龕外部接線、教學資源。
19、銑床認知包括兩部分：銑床認知和銑床工作
銑床認知：展示銑床主要組成部分，包括懸梁、床身、軸速旋鈕、刀桿、刀桿掛腳、主軸、工作臺、回轉盤、橫溜板、升降臺、底座。
銑床工作：通過點擊仿真銑床按鈕來操作銑床運行，了解X62W銑床運作原理流程。
20、電路原理：電路圖包括電源開關及保護、主軸電動機、冷卻泵電動機、進給電動機、整流變壓器、整流器、主軸制動、工作臺快速移動、控制照明變壓器、照明、主軸控制、快速進給控制、工作臺進給控制。通過點擊動態電路圖了解電路運行過程中的原理。電路圖通電運行的部分進行高亮顯示。
21、銑床左壁龕主電線路連接
實訓內容： 接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
22、銑床左壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
23、銑床右壁龕控制電路連接
實訓內容：接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
24、銑床右壁龕主電線路連接
實訓內容： 接線盒內仿真各種接線器件，可以自由接線。點擊操作提示后，應連線的器件接線點高亮閃爍顯示。同時配備原理圖，連接點對應的原理圖同時高亮閃爍。接線完成圖呈現器件連接完成后效果圖。
25、銑床壁龕外部接線
實訓內容：接線盒內仿真各種接線器件，可以自由接線。同時配備原理圖，參照原理圖進行連線。接線完成圖呈現器件連接完成后效果圖。
教學資源：X62W型磨床電氣控制線路的安裝與調試的文字教學資源。
