智能型萬能銑床電氣技能實訓考核裝置

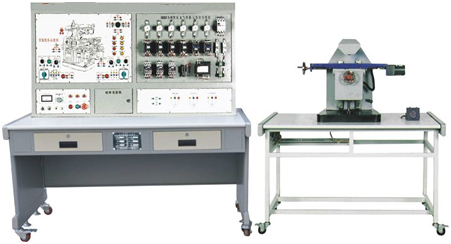

KCBS-X62W智能型萬能銑床電氣技能實訓考核裝置(半實物)

本裝置由電源控制部分、機床電氣控制部分、半仿真機床實物部分構成。電源控制部分包括實訓定時、定時報警、安全用電自動控制等，機床電氣控制部分把整臺機床內部電器裝在正面面板上，能直觀地觀察機床工作時各電器的動作狀況。故障點在面板上設有相應測試點，供實訓考核者測試用。仿真機床部分能模擬機床各種運動。通過本裝置的實訓能使學員掌握機床常見故障的現象、故障產生的大概部位，熟練掌握機床電路工作原理，其是維修電工初、中、高級技能鑒定的理想設備。

一、技術性能

1、輸入電源：三相四線（380V±10%  50Hz）

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)

3、裝置容量：＜1KVA

4、重    量：150kg

5、外形尺寸：1800mm×700mm×1250mm

二、裝置構成

（一）主控屏

1、三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作。

2、設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。

3、三相四線電源輸出，具有單片機全程監控相間、線間過載或短路自動切斷總電源。

（二）機床電器裝載板：安裝機床電器、故障設置盒及故障測試孔。

（三）塑鋼結構仿真機床一臺，通過電纜與機床電器裝載板相連接，演示機床的各種動作。

（四）實訓桌：桌體為鐵質雙層亞光密紋噴塑，桌面防火、防水、耐磨高密度板。

三、實訓項目與目的

1、熟悉常用低壓電氣的機構、原理；

2、通過觀察機床模擬運動，了解機床的真實運動狀況；

3、掌握機床電器控制原理及各種保護裝置；

4、掌握機床常見故障發生部分現象及排除方法。

四、故障點設置一覽表
