KCHT-06TB型數控車床維修實訓裝置（半實物）（系統：KC980TD）
數控車床實訓裝置是根據《中華人民共和國教育行業標準（數控技術應用專業儀器設備配備標準）》、教育部“振興21世紀職業教育課程改革和教材建設規劃”、“緊缺人才”培訓規劃的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、數控技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和鑒定。
使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控銑床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。
一、產品組成部分
實訓裝置是由數控系統，機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動器及伺服電機、輸入輸出模塊、低壓電氣元件的原理和接線、編程、接線及在數控機床中的應用。
二、數控控制原理
現代數控系統是采用微處理器或?qū)Ｓ梦C的數控系統，讓事先存放在存儲器里的系統程序（軟件）來實現控制邏輯，實現部分或全部數控功能，并通過接口與外圍設備進行聯接，稱為計算機控制的機床，簡稱CNC系統。
三、產品的特點：
1.產品依據數控機床裝調維修工職業及崗位的技能要求，結合數控機床維修技術領域的特點，能讓學員在較為真實的環境中進行訓練，以鍛煉學員的職業能力，提高職業素養。
2.產品結合目前國內數控系統的使用情況，以及數控教學和設備的現狀，提供了發那科、西門子、廣數、華興、華中等國內外知名數控系統，符合目前國內數控教學的現狀和特點，為數控教學和實操訓練提供支撐。
3.以實際工作任務為載體，根據工作任務開展過程中的特點劃分實施環節，分系統設計、電氣安裝與連接、機電聯調與故障排除、機床試加工等幾個真實工作過程的職業實踐活動，再現典型數控機床電氣控制及機械傳動的學習領域情境，著重培養學員對數控機床的電器安裝接線、機電聯調、故障檢測與維修、數控機床維護等綜合能力。
4.與實際應用技術相結合，包含數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，培訓學員對數控機床的基本工具和量具的使用能力，強化學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。
四、產品結構和組成
1．系統由機床實訓柜、半實物型數控車床等組成。

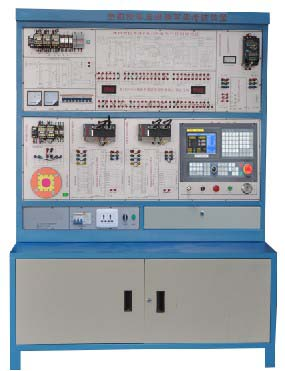

2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有數控系統和操作面板，器件與實際機床廠的模式一致。上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源等，柜內裝有接線端子排和走線槽、變壓器等；電氣柜底部設計為空，給用戶預留盛放資料、工具等。
3．系統采用三相五線制AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異?；虺霈F(xiàn)短路情況時自動動作，保護人身和設備安全。
4．?dāng)?shù)控系統采用發那科、西門子、廣數、華興、華中等國內外知名廠家的主流數控系統（用戶必選），能滿足不同類型機床的實訓教學。
5．X、Z軸由步進、交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用接近式傳感器；主軸由三相異步電機驅動，變頻調速控制。

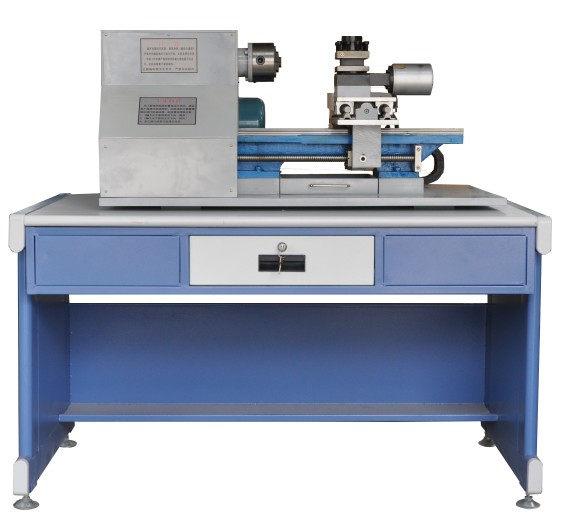

6．半實物型車床由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成，具有實際加工能力，可對PVC、有機玻璃塑料棒等材料進行車削加工。
7.床身、主軸箱、移動拖板等均采用鑄鐵制作而成，確保機床運行穩定。
8.X軸進給傳動系統由滾珠絲杠螺母副、直線導軌、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、上拖板的裝配與調整等技能訓練。
9.Z軸進給傳動系統由滾珠絲杠螺母副、直線導軌、軸承、軸承支座、電機支座和床鞍等組成，可進行滾珠絲杠的裝配與調整等技能訓練。
五、實驗臺技術參數：
1、輸入電源：AC380V（三相五線制）、50HZ
2、故障考核28項
3、工作環境：溫度-200C～400 C
4、整機容量：≤3kVA；
5、實驗臺尺寸：長×寬×高=1370 mm×750 mm×1850 mm；
6、半實物數控車床X、Z軸采用直線導軌和進口滾珠絲桿等組成，該機床可實現自動控制，能夠完成車削多種零件的內外圓，端面、切槽、任意錐面、球面及公、英制圓柱、圓錐螺紋等工序。并配有完備的S．T．M功能，可發出和接收多種信號，控制自動加工過程。具有真實數控車床的機械運動，X、Z進給軸采用伺服電機驅動，并設計有正負限位，參考點等開關，主軸采用三相異步電機變頻控制，由變頻器驅動實現無級調速控制。
7、機床參數
序號 | 項目 | 單位 | 規格 |
1 | 刀架刀位數 | 個 | ≥4 |
2 | 車刀刀桿最大尺寸（寬×高） | mm | ≥10×10 |
3 | 主軸轉速范圍 | rpm | 50～1000 |
4 | 主電機功率 | kw | ≥0.55 |
5 | X軸移動最大距離 | mm | ≥180 |
6 | Z軸移動最大距離 | mm | ≥300 |
7 | 進給電機扭矩 | Nm | ≥X：4，Z：2.4 |
8 | 數控系統 | KC980TD |
六、基本實驗實習項目
實驗1、數控車床維修實訓裝置電源控制
實驗2、數控系統的操作、接口實驗
實驗3、主軸調速實驗（系統控制）
實驗4、變頻主軸參數優化實驗
實驗5、四工位電動刀架控制及參數調試實驗
實驗6、X軸步進電機驅動控制及參數調試實驗
實驗7、Z軸伺服電機驅動控制及參數調試實驗
實驗8、正負超程限位、零點實驗
實驗9、手輪（手搖脈沖發生器）實驗
實驗10、車床數控系統控制加工實驗
實驗11、數控車床系統通訊實驗
實驗12、數控車床電氣綜合安裝布局實驗
實驗13、數控車床NC參數調試（－）
實驗14、數控車床NC參數調試(二)
實驗15、數控車床故障診斷與排除
實驗16、數控車床幾何精度檢測
實驗17、數控車床操作、編程與試件加工
實驗18、數控車床的保養和維護
實驗19、數控車床絲桿反向間隙補償實驗
實驗20、數控車床絲桿螺距誤差補償實驗
七、配置清單
序號 | 材料名稱與規格型號 | 數量 | 單位 |
1 | 數控系統（采用KC980TD） | 1 | 臺 |
2 | 機床實訓控制臺（采用鐵質鈑金噴塑結構） | 1 | 臺 |
3 | 半實物型車床 | 1 | 臺 |
4 | 手搖脈沖發生器（手輪）（安裝在面板上） | 1 | 臺 |
5 | 冷卻泵電機 | 1 | 臺 |
6 | 三相交流伺服/步進電機 (安裝在機床上) | 各1 | 臺 |
7 | 交流伺服驅動/步進驅動單元（安裝在面板上） | 各1 | 臺 |
8 | X、Z軸正負限位、機床回零開關（安裝在機床上） | 共6 | 只 |
9 | 主軸電機（安裝在機床上） | 1 | 臺 |
10 | 電壓表6L2（0~450V）（安裝在面板上） | 1 | 只 |
11 | 電壓表85L17（0~450V）（安裝在面板上） | 1 | 只 |
12 | 24V數字直流電壓表（安裝在面板上） | 2 | 只 |
13 | 滅弧器31TX1-31A03（安裝在面板上） | 1 | 只 |
14 | 交流接觸器CJX1-22（正泰）（安裝在面板上） | 2 | 只 |
15 | 直流繼電器MY2N（安裝在面板上） | 4 | 只 |
16 | KT18-32（安裝在面板上） | 3 | 只 |
17 | 斷路器DZ47-60-C5（安裝在面板上） | 2 | 只 |
18 | 漏電保護器DZ47LE-32（安裝在柜上） | 1 | 只 |
19 | EL（安裝在面板上） | 1 | 只 |
20 | 風機（安裝在柜內）（安裝在面板上） | 1 | 只 |
21 | 急停開關（強電）（安裝在面板上） | 1 | 只 |
22 | 急停開關（系統）（安裝在副面板上） | 1 | 只 |
23 | 鑰匙開關（安裝在副面板上） | 1 | 只 |
24 | 風機開關（安裝在面板上） | 1 | 只 |
25 | 照明開關（安裝在面板上） | 1 | 只 |
26 | 單相電源插座（安裝在柜上） | 1 | 只 |
28 | 電源指示燈（安裝在柜上） | 1 | 只 |
29 | 信號連接線（安裝在面板上） | 1 | 套 |
30 | 強電連接線（安裝在面板上） | 1 | 套 |
31 | 直流24V電源（安裝在柜內） | 2 | 臺 |
32 | 650W變壓器（安裝在柜內） | 1 | 臺 |
33 | 1500W變壓器（安裝在柜內） | 1 | 臺 |
34 | 12W變壓器（安裝在柜內） | 1 | 臺 |
35 | 鑰匙（每套2把） | 1 | 套 |
36 | 編程與操作說明書 | 1 | 本 |
37 | 參數說明書 | 1 | 本 |
38 | 實訓臺指導書 | 1 | 本 |
39 | 實驗臺故障電路圖 | 1 | 本 |
40 | 故障點操作模塊（安裝在控制臺上帶門鎖） | 1 | 套 |
