數控車床維修實訓裝置

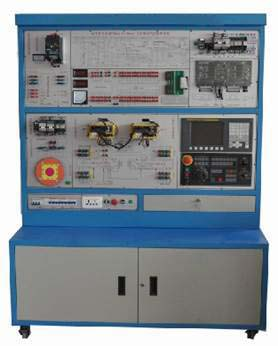

KCHT-06T型數控車床維修實訓裝置

（系統:KC980TD）

近年來，隨著數控技術的廣泛應用，學校越來越注重培養生產、技術服務等崗位需求的實用型、技能型專門人才，進一步提高學生的動手能力和分析解決問題的能力，全面學習掌握數控系統的控制原理、數控編程、電氣設計方法及安裝調試與維修。但是，大多數高校面臨缺乏此類的數控培訓設備。為此，本公司開發了數控車床電控系統原理及調試維修實驗臺實習裝置。使用該裝置可以使學生掌握數控車床系統控制原理、電氣設計方法、元器件的選擇、車床電氣安裝及調試、故障診斷維修、零件程序編制及圖形模擬加工過程等多項實驗內容，達到工業生產現場實習效果。該裝置采用開放式結構、模塊化設計，既可用于教學、也可用于課程設計、畢業設計和實訓，有利于提高學生設計數控機床電氣控制系統、診斷數控設備故障的能力，使受訓對象最大限度地適應和滿足市場需求。該裝置也可以幫助科研技術人員進一步了解數控車床結構，同時也為技術人員進行數控車床系統的二次開發提供了必要條件。該實驗裝置的主要器件均選用工控產品。

一、產品組成部分

KCHT-06T型數控車床維修實訓裝置是由KC980TD數控系統，機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動器及伺服電機、輸入輸出模塊、四工位刀架、低壓電氣元件的原理和接線、編程、接線等組成。

二、產品的特點：

1、盡其所能將所配數控系統的精髓，用最直觀的方法展示給用戶，使用戶能最大限度的參與并獲得深切的體會以達到融會貫通的效果。

2、方便拆卸的方案設計，使得用戶在機械、電氣等諸方面得到現場般的訓練，使其留下深刻的印象。

3、涉及內容豐富；數控系統、伺服單元、邏輯控制、低壓電器、電機

三、機床特點：

1、本機床底座寬大厚實，重量足、重心低、支承優，為高速高精加工提供了有力保障；并對吊裝鏟運進行了合理安排。

2、床身及主要部件均采用高規格的優質鑄鐵，通過先進的全樹脂砂澆鑄型工藝，極大的提高了機床結構的精度和穩定性，適應高速度、高精度加工。

3、機床關鍵結構件均由五面體加工中心、龍門導軌磨、專用鏜銑臥加等大型進口高精度數控設備加工，工藝優、精度高。

4、機床的功能部件，包括主軸、滾珠絲杠、導軌、潤滑裝置、刀架、聯軸器、絲杠軸承等均為進口/國內名優產品，可靠耐用。

5、二軸進給系統導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲桿傳動；動態響應優良，整機噪音低。

6、滾珠絲杠的結構，可完成精準的移動及定位，摩擦小、速度快、壽命長。

7、二軸滾珠絲杠均采用預拉伸安裝，提高了絲杠的剛度，最大限度地減少由于高速運轉熱變形引起的誤差。

8、滾珠絲杠軸承為進口專用絲杠軸承，極大的提高了進給軸的軸向剛性、精度和抗沖擊力。

9、滾珠絲杠與交流伺服電機軸采用彈性聯軸器進行無間隙直聯傳動，保證機械運動的準確定位。

10、配置自動潤滑系統，對導軌和滾珠絲杠進行定時定量潤滑。提高了機床加工精度和使用壽命。

11、機床配置全防護罩，采用整體的鈑金防護底盤，加以得當?shù)乃碗姎馓幚?，整體新穎美觀、可靠實用，

12、采用獨立冷卻水箱，鐵屑及冷卻液回收方便，無飛濺滲漏現象，為工廠管理和工作區域的衛生提供了有力的保障?？呻S時快速排屑，節省時間人力。

13、數控系統及驅動單元均為著名品牌的成熟產品；PLC歷經多年應用，安全可靠；機床電氣設計精當、工藝規范、電器均為國內外品牌，故障低、經久耐用。

14、機床裝配工藝精細，運動部分經激光干涉儀和球桿儀補正精度，大大提高了機床運行精度，機械精度遠優于國標。

15、KC-6132型臥式數控車床采用機電一體化設計，外形美觀，結構合理，用途廣泛，操作方便。該機床可實現自動控制，能夠完成車削多種零件的內外圓，端面、切槽、任意錐面、球面及公、英制圓柱、圓錐螺紋等工序。并配有完備的S．T．M功能，可發出和接收多種信號，控制自動加工過程。該機床床身導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；縱、橫向采用滾珠絲桿傳動；動態響應優良，整機噪音低。該機床對于大、中、小批量、多品種、多規格零件的輪番加工有較強的適應能力，尤其是加工圓錐面、圓球面、螺紋等特形零件更能顯示出它效率高、質量穩定可靠的優越性。

四、產品結構

1.系統由實訓臺和CK6432型數控車床組成，具有數控系統安裝調試、參數設置、故障診斷與維修，數控銑床裝配調試、數控編程與加工操作等多項實訓任務。

2.系統采用開放式結構，將一臺數控車床電控系統在實訓臺上進行分解展示；模塊化設計，將數控系統接口信號在各模塊面板上展開，信號可測量。

3.實物數控車床對象，床身采用鑄件結構，具有一定的車削加工能力，尤其是加工圓錐面、圓球面、螺紋等特形零件更能顯示出它效率高、質量穩定可靠的優越性。

五、設備基本配置

1、實訓臺配有：

四工位電動刀架1臺、主軸電機與編碼器1套、冷卻泵1臺、伺服電機2臺、CK6432型車床1臺及X、Z限位開關和機床零點、潤滑系統1套等。

2、實驗臺技術參數：

a、輸入電源：AC380V（三相四線制）、50HZ

b、故障考核28項

c、工作環境：溫度-100C～400   C

d、整機容量：≤5kVA；

e、實驗臺尺寸：長×寬×高=1370 mm×750 mm×1890  mm；

3、車床主要參數：

1)床身最大回轉直徑：    320mm

2)刀架上最大回轉直徑：  150mm

3)X/Z軸行程：          180mm/450mm

4)主電機功率：          4kW

5)主軸最高轉速：        50-2500rpm(變頻器無級變速)

6)X/Z軸快速移動速度：  3000/5000mm/min

7)最大切削進給速度：    2000mm/min

8)機床定位精度:         X:≤0.01，Z:≤0.016  mm

9)重復定位精度：        X:≤0.005，Z:≤0.006mm

10)電動刀架：           四工位

11）刀桿截面尺寸：      16mm×16mm

12）尾架套筒椎度：     莫氏4號

13）尾座行程：        80mm

14）工件加工精度       IT6～ IT7

15）工件表面粗糙度     Ra1.6

16)外形尺寸：         1700mm×1400mm×1450mm

17)機床重量：           1000kg

六、通過該實驗裝置可完成以下實驗實習項目

1、數控機床編程操作加工實訓

2、數控系統及伺服單元機床系統參數調整實訓

3、PLC邏輯控制實訓

4、伺服驅動電路實訓

5、交流變頻調速實訓

6、數控系統的安裝、調試實訓

7、數控機床故障診斷實訓（機床檢測元件、主軸單元、進給單元等）

8、數控各單元的連接、控制實訓

9、四工位刀架正反轉控制原理實訓

10、低壓電氣元件的原理、性能和接線

11、數控系統與電腦通過RS232接口通訊實訓

12、數控機床報警識別實訓

13、數控機床啟動初始化、數據備份實訓

14、數控系統及伺服單元機床數據及軟故障設置、排除實訓

15、數控機床半閉環控制實訓

16、輸入輸出接口定義、設置及調試實訓

17、機床參考點的設置實訓

18、機床正負限位實訓

19、機床絲桿螺距補償實訓

20、機床反向間隙補償實訓

七、配置清單
