控車床裝調與維修考核實訓裝置

KCHT-08H-A型控車床裝調與維修考核實訓裝置

一、功能說明：

1、獨特的一體化結構設計，使得各單元功能更清晰，便于完整的了解數控系統的組成，柜式結構更方便編程與參數的調試；

2、全開放式結構電氣安裝板，更方便直觀的了解電氣安裝與布局設計；

3、模塊化組合設計，更方便各類型項目的教學實訓；

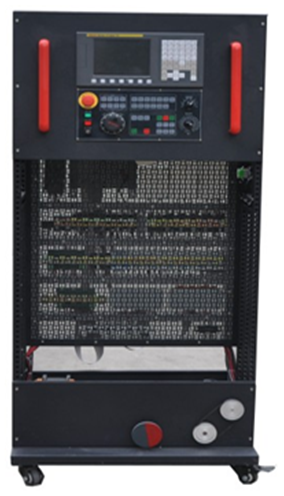

二、數控控制臺布局的獨特特點：

1、本控制柜整體外殼為鐵質鈑金噴塑結構，堅固耐用。底部裝有4只萬向輪，方便移動。

2、柜體正面上部分是控制臺的數控系統區，包括面板及其它開關等。

3、柜體正面下部安裝有主軸電機與編碼器、冷卻電機等；

4、柜體背面為多功能網孔板式電氣安裝板，上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；電器排布與選型完全按照現行的數控機床一致模式。

三、數控控制臺技術性能：

1、輸入電源：三相五線制380V交流電源；

2、漏電保護：漏電動作電流≤30mA；具有接地保護；

3、工作環境：溫度-100～400C；

4、整機功耗：≤8KW；

5、考核柜尺寸：1000×600×1800mm；

6、數控系統可選配：FANUC、SINUMERIK、GSK、SY、WA、HNC等；

7、故障考核標配為：按照數控機床智能考核系統；

四、基本配置表：
