電冰箱電氣控制線路實訓裝置

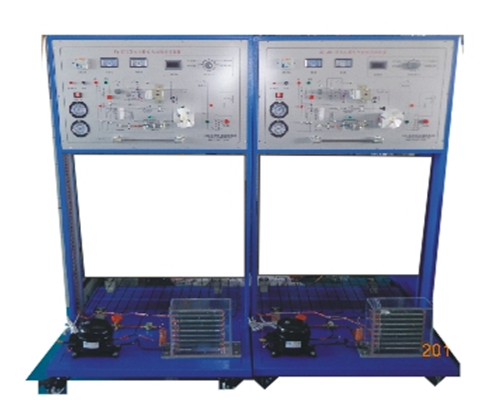

KCKT-01型電冰箱電氣控制線路實訓裝置

一、產品概述：

電冰箱電氣控制線路實訓裝置敞開式設計，安裝有制冷管路設備，配各種電路原理圖實訓板，并將電路所需的電器元件安裝在實訓板上，學生可根據電路原理圖的要求進行制冷電路的接線實訓、制冷回路相關指示數據的分析、制冷回路常見故障分析等。提供復合式（單門直冷式、雙門直冷式、雙門間冷式）電冰箱電氣控制線路的實際工業用電器，形象直觀，可靠性好，使用壽命長,可自行連接線路，并任意設置故障點。適用于技工院校、職業學校作為制冷基本技能的實訓。

二、主要技術參數：

1.輸入電源：AC220V±5% 50Hz

2.裝置容量：<1KVA

3.環境溫度：-5℃~40℃

4.相對濕度：≤90%（25℃）

5.外形尺寸：1000×600×1200mm

6.制冷劑類型：R12

三：特點

1.實訓裝置直觀展示了直冷/間冷式冰箱的系統結構、工作原理，可以清楚的觀測到制冷循環系統結構及主要部件的實物，便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；各段管路采用顏色標示，方便學生識別，其中高壓管路為紅色，低壓管路為藍色。
2.實訓柜集直冷式、間冷式電冰箱于一體，電冰箱系統真實完整,結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式、間冷式電冰箱實訓的要求
3.系統采用真實的制冷機組（壓縮機、翅片盤管式蒸發器、鋁復合板吹脹式蒸發器、鋼絲式冷凝器等），與實際裝置接軌。
4.裝置設有直冷式/間冷式冰箱電氣控制線路接線區域，可完成不同啟動方式的運行模式，有利于學生將理論應用于實際，并培養學生實際操作動手能力。
5.可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
三、產品組成
1.直冷/間冷式電冰箱制冷系統
實訓臺提供1/9匹冰箱制冷壓縮機QD30（85W 0.65A R12）、直冷式蒸發器（鋁復合板吹脹式蒸發器及下蒸發器）、間冷式蒸發器（翅片盤管式蒸發器）、鋼絲式冷凝器（17檔）、冷凝風扇（間冷風機）、照明燈及門開關、定時化霜時間繼電器、補償電熱絲、補償開關、溫控器（WDF型、WPF型）化霜溫控器（-5℃ ），除霜溫度保險絲（65℃ ）、雙金屬片熱保護繼電器、PTC啟動器、重錘啟動器、毛細管、。
2.儀表
（1）交流電壓表1只：測量范圍0～250V,精度1.5級，用于監測電源電壓。
（2）交流電流表1只：測量范圍0～5A,精度1.5級,用于觀測系統啟動電流及正常工作電流。
（3）溫度表1只：采用PT100傳感器，三位半數顯，用波段開關進行切換，可分別測量冷凍室溫度、冷藏室溫度、冷凝器進口及出口溫度。
（4）真空壓力表2只：測量范圍為-0.1～0.9MPa、-0.1～1.5MPa,可顯示系統低壓側、高壓側的壓力。
3.故障設置模塊
（1）實訓臺設計有自動故障排除盒，學生通過對應電氣控制原理圖檢測并找到故障后，只需通過操作故障排除按鈕即可將對應故障排除。
（2）實訓臺設計有獨立的故障設置系統，且各種故障現象均模擬實際故障情況，實現了電路實際故障的全模擬，更利于學員對實際電氣控制電路的了解及實際故障情況的熟悉。

4.常用學習模塊：

使用190×145mm的開模透明底盒，面板可以直觀看到器件的實物及相關的原理介紹.對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。

分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。

圖例標示區：展示固定電阻、可調電阻、熱敏電阻的符號及電阻的標示方法（色環法、直標法、數標法）。

識讀要點區：展示色環符號的規定，提供四環電阻、五環電阻、貼片電阻的示例詳解。

認知檢測區：提供碳膜電阻，包括1/8W、1/4W、1/2W三類小功率共6個實際電阻，全部為E24系列阻值；金屬膜電阻1/8W、1/4W、1/2W三類小功率共6個E96系列阻值實際電阻；貼片電阻類，包括0603、0805、1206、1210四類封裝形式共6個實際電阻。所有電阻兩端提供可供檢測的臺階插座。

（1）常用電容學習模塊

使用190×145mm的開模透明底盒，面板可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。

分為三個區域，分別為圖例標示區、識讀要點區及認知檢測區。

圖例標示區：展示普通電容器、極性電容器、可調電容器、單、雙聯電容器的符號。

識讀要點區：展示E12、E24系列的標稱值。提供色環電容、CBB電容、極性電容的標示及容值參數詳解。

認知檢測區：提供色環電容、瓷片電容、獨石電容、滌綸電容、CBB電容、云母電容、鉭電容、電解電容、微調電容、雙聯可調電容共18個典型通用電容，同時還按照封裝提供0805及0603貼片電容、貼片鋁電解電容、貼片極性電容共8個貼片電容。

（2）常用二極管學習模塊

使用190×145mm的開模透明底盒，面板可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。

展示普通二極管、穩壓二極管、光電二極管的標示方式，列舉了普通二極管和發光二極管的判別方法及二極管的典型應用圖示。展示了整流二極管、開關二極管、穩壓二極管、發光二極管、檢波二極管、紅外發射接收二極管、光敏二極管、貼片二極管的實物及檢測接口。

（3）常用晶體管學習模塊

使用190×145mm的開模透明底盒，面板可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。

展示半導體三極管、達林頓管、場效應管、晶閘管圖示，列舉了常用9013、3DJ6F的識讀方法；展示了小功率三極管、塑封大功率三極管、復合管、場效應管、晶閘管等實物，提供檢測接口。

（4）常用數碼管顯示學習模塊

使用190×145mm的開模透明底盒，面板可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。

展示共陰及共陽數碼管的結構示意圖及常用數字的數碼顯示方法，展示了單位數碼管、雙位數碼管、四位數碼管的實物及檢測接口。

（5）常用集成IC學習模塊

使用190×145mm的開模透明底盒，面板可以直觀看到器件的實物及相關的原理介紹。對于典型應用及易損器件安裝在面板背面，透過透明底盒能夠看到器件實物，方便感性認識、檢測測試，同時也能防止器件的損傷。

展示集成IC封裝形式，如雙列直插式（DIP）、表面貼裝（SOP）、引線載體（PLCC）、四方扁平（QFP）。展示常用芯片引腳順序標示圖。提供了直插芯片、貼片芯片、板載芯片、特殊引腳芯片的實例。

（6）提供5V電源，帶有發光二極管指示。

四、實訓內容

1.初級技工基本技能實訓

（1）專用工具的操作

（2）制冷系統管件焊接

（3）制冷系統試壓及檢漏

（4）制冷系統抽真空及充注制冷劑

2.中級技能實訓（設計、安裝、調試及檢修）

（1）電冰箱電氣線路器件的認識和測量

（2）直冷式電冰箱電氣控制線路接線及系統運行

（3）間冷式電冰箱電氣控制線路接線及系統運行

（4）直冷式電冰箱維修實訓及故障分析

（5）間冷式電冰箱維修實訓及故障分析

3.電冰箱故障檢修

（1）門燈開路

（2）復合門開關公共端開路

（3）風扇電機開路

（4）門開關開路

（5）補償開關開路

（6）化霜溫控器開路

（7）WDF溫控器H-L兩端開路

（8）WDF溫控器L-C兩端開路

（9）WPF溫控器L-C兩端開路

（10）化霜時間繼電器BW-BK兩端開路

（11）化霜溫度保險絲開路

（12）補償電熱絲開路

（13）化霜電熱管開路

（14）保護繼電器開路

（15）PTC啟動器開路

（16）重錘啟動器啟動觸點脫落

（17）壓縮機啟動繞組1-2兩端開路

（18）壓縮機運行繞組1-3兩端開路

（19）系統臟堵

（20）系統冰堵
