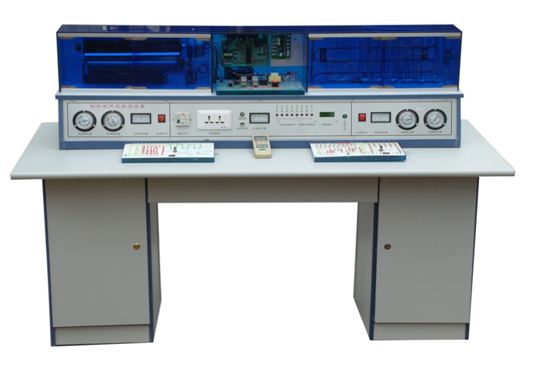

KCKT-02型空調冰箱制冷制熱實驗裝置

一、概述

空調冰箱制冷制熱實驗裝置適用范圍：適用于職業學校、技校、大中專院校變頻空調制冷制熱實驗。實驗臺采用透明有機玻璃制作，實驗器材直觀明了，實驗效果好。是各職業學校、技校、大中專院校變頻空調制冷制熱實驗室理想的實驗設備。

二、主要技術參數

1、工作電源AC220V±10%，50H2。

2、最大遙控距離8m，角度90度。

3、噪聲：內機37-44dB，外機是55-65dB。

4、環境溫度-10℃到40℃。

5、相對濕度≤85%（25℃）。

6、輸入功率＜1KVA

7、實驗臺規格1600×700×1180mm

8、環境溫度100C到400C。

9、人身安全保護功能：該設備具有漏電保護裝置，地線浮空。

10、壓縮機功率：  空調：1ph    冰箱：1/10ph

制冷劑類型：   空調：R22    冰箱：R12

11、具有溫度巡測功能，數碼顯示，即溫度巡測器可檢測制冷制熱實驗設備的各關健部位的工作溫度，提供實驗數據。

12、具有壓力檢測功能，檢測空調器與電冰箱的高壓壓力與低壓壓力供實驗分析故障判答。

13、具有電流、電壓檢測功能，顯示設備工作時電壓與電流觀察機器是否正常工作。

14、純軟件模擬仿真制冷、制熱全過程。

15、具有電腦板故障演示功能（演示電腦板的常見故障及排除方法詳見說明書與教學演示軟件）

16、利用彩燈演示分體空調、變頻空調、電冰箱的工作原理。

17、利用演示軟件，演示電冰箱制冷、空調器制冷制熱的全部工作過程。

18、演示軟件提供50多種電冰箱、空調器的電路原理演示使學生思維更加豐富。

19、將空調器、電冰箱、全方位解剖，同時還保證單獨進行空調的制冷制熱、模式運轉及電冰箱制冷運行等實驗，使學生掌握冰箱、空調器的運行原理，使用方法，故障原因及排除方法。

20、空調器在遙控模式下能自動開機、自動關機。

21、具有遙控、手控二種演示功能，空調器制冷制熱可由遙控控制工作，也可通過手動機械控制工作。

三、特點

1、分為熱泵式分體空調和電冰箱兩個部分，制冷管道分層次縱向展開而變得簡潔明快，從而使復雜的制冷結構變得非常容易掌握，電冰箱采用直冷和風（間）冷兩種結構形式，便于學生全面了解電冰箱結構特點和工作原理；空調采用指示燈顯示設置溫度和蒸發器當前空氣溫度，直接展示空調的溫度控制原理，而使得學生輕松掌握。冰箱設置了13個常見故障點，空調設置了18個常見故障點，通過故障檢測板對故障進行檢測和查找。在制冷系統故障設置有冰堵、臟堵、壓縮機高低壓串氣；配套制冷教學軟件，可全面地演示制冷的各部分工作原理和結構原理。

2、溫度巡測檢測系統

溫度巡回檢測系統可分別檢測電冰箱及分體式空調器各關鍵點的溫度值。

（1）可檢測的關鍵點分別是：

1）、正常環境溫度；2）、空調壓縮機排氣管；3）、空調壓縮機回氣管；4）、空調冷凝器排風口；5）、空調蒸發器出風口；6）、電冰箱壓縮機；7）、電冰箱冷凝器；8）、電冰箱蒸發器。

（2）數碼溫度檢測器：

1）、巡測開關是選擇檢測冰箱、空調的各關鍵點的溫度。

2）、數碼溫度顯示器檢測顯示冰箱、空調各關鍵點工作溫度。

3）、溫度測器顯示冰箱、空調各關鍵點工作溫度，提供學生實驗、實訓分析。

4）、 數碼溫度檢測器顯示“―――℃”時表示檢測器沒有檢測溫度是待機檢測狀態，顯示“HHH℃“時表示檢測溫度超過，110℃時空調器不能在手控狀態下工作，要在遙控狀態下進行工作進行故障演示。

四、智能實訓考核系統

    1、智能考核終端由240×128點陣藍底背光液晶屏、PVC輕觸鍵盤、單片機、存儲器、網絡接口等組成。可單機進行日歷和時鐘設置、考核時間設置、密碼設置、故障設置，具有已設故和排故信息掉電不丟失、誤排信息記錄、考核時間倒計時顯示、功能。智能考核上位機軟件具有設備在線檢測、試卷管理、考試管理、學生信息管理、教師信息管理、成績管理等功能。

  2、智能考核系統具有網絡通訊接口，多臺設備可組成智能考核網絡，其中一臺計算機作為教師機進行故障設置和考核管理。
   1）計算機可以監控1-126臺家用電器智能考核臺
   2)已設置多個故障點。
   3)具有發卷功能
   4)具有收卷功能
   5)具有單臺和全部實驗臺清零功能
   6)具有自動檢測各家用電器考核臺的通訊聯機情況
   7)可以生成學生個人成績單
   8)可以對學生考核情況進行統計、分析
   9)設有進入系統密碼，進入系統后能夠修改密碼
   10)具有打印功能
   11)具有答題次數限制功能
五、實訓故障

（一）電冰箱部分實訓項目有：

1、電冰箱輸入電源斷路；

2、制冷壓縮機過熱保護器斷路；

3、電冰箱冷風扇電機繞組斷路制冷壓縮機啟動繼電器PTC斷路；

4、電冰箱冷藏室照明燈燈絲斷路；

5、PTC啟動器短路

6、電冰箱冷藏室門開關斷路；

7、電冰箱溫度控制器斷路；

8、電冰箱制冷系統臟堵；

9、電冰箱制冷系統冰堵；

10、電冰箱除霜定時器計時電機斷路；

11、電冰箱除霜溫度保險絲斷路；

12、電冰箱除霜加熱管斷路；

13、電冰箱除霜定時器常閉觸點斷路；

（二）、空調部分實訓項目有：

1、整流二極管斷路；

2、7812穩壓管輸出斷路；

3、室內風機過熱保護器斷斷路；

4、變壓器初級線圈斷斷路；

5、低壓保護繼電器斷路；

6、高壓保護繼電器斷路；

7、遙控接收器+5VDC斷路；

8、壓縮機控制繼電器觸點斷路；

9、室內風機高風擋控制繼電器斷路；

10、四通換向電磁閥控制繼電器觸點斷路；

11、四通換向電磁閥電磁線圈斷路；

12、溫度傳感器斷路；

13、溫度傳感器短路；

14、室內風機啟動電容器斷路；

15、制冷壓縮機吸排氣串氣故障；

16、過熱過載保護器斷路；

17、壓縮機運轉繞組斷路；

18、室外冷凝風機斷路；

六、制冷制熱實驗臺組件配置清單：（每臺/2座配置）
