冰箱空調制冷控制實訓裝置

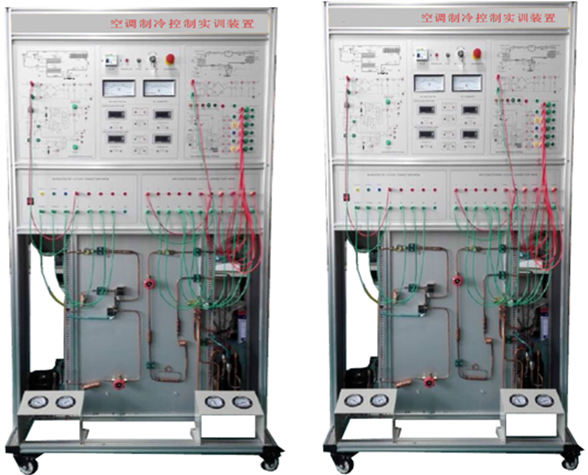

KCKT-13型冰箱空調制冷控制實訓裝置

冰箱空調制冷控制實訓裝置，是根據歐洲標準設計和一款出口轉內銷售產品，滿足教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級、高級）實訓等教學實訓裝置。培養掌握空調與制冷技術專業理論知識和專業實踐技能，從事空調、制冷設備及系統的技術升級、改造設計、安裝、調試、維護、維修、技術管理等方面的技能應用型人才。

實訓裝置也適合技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（初級、中級、高級）》、《家用制冷設備原理與維修》、《制冷空調裝置操作安裝與維修》、《小型制冷裝置》、《小型制冷與空調裝置》等課程。

一、特點

系統集模擬空調、模擬冰箱于一體，采用真實的制冷機組，滿足實際教學

裝置配置了2套系統，空調系統1套、直冷式電冰箱綜合系統1套可同時滿足對空調、冰箱實訓操作考核的要求

整套實訓裝置集空調、冰箱的制冷系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊

實訓裝置直觀展示了熱泵型分體空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有指針式交流電壓表、指針式交流電流表、數顯溫度表、真空壓力表、信號燈使整個熱泵分體空調系統、冰箱系統的實時工作狀態一目了然；此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分

可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作

二、技術參數

1.輸入電源：單相三線～220V±10% 50Hz/60HZ

2.裝置容量：＜1.2kVA

3.外形尺寸：1000mm×700mm×1900mm

4.制冷劑類型：空調 R22、冰箱12a

5.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

6.壓力傳感器：電壓5V/輸出信號0.5-10V

三、裝置的基本裝備

本實訓裝置主要由電源控制屏、實訓桌、故障箱、測試箱等組成。

1.電源、儀表控制屏：

控制屏為鋁合金結構，鋁質面板，為實訓提供交流電源、各種測試儀表及實訓器件等，具體功能如下：

交流電源控制單元：單相三線制220V交流電源供電，交流電壓表2只 測量范圍０～250V，用于監測電網電壓，交流電流表2只測量范圍分別為０～10A，用于觀測系統啟動電流及監測系統正常工作電流，漏電保護器控制控制屏總電源，控制屏的供電由鑰匙開關控制

制冷系統壓力檢測單元：提供4只真空壓力表，測量范圍分別為-0.1～0.9MPa、-0.1～1.5MPa、-0.1～3.5MPa，用于測量空調、冰箱系統高、低壓側壓力

溫度檢測單元：提供三位半數字溫度表4只，用波段開關切換，顯示不同點的溫度變化情況

電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護。

冰箱和空調壓縮：包括所有配件都采用單相三線～220V±10% 50Hz/60H，設計，可讓學生在單相三線～220V±10% 50Hz/60HZ電源下運行實驗。

★配有四個數字壓力測試儀：可同時顯示空調高壓0-3.5MP，空調低壓0-1.5MP，冰箱高壓0-3.5MP，冰箱低壓0-1.5MP的實時動態壓力值，壓力傳感器采用電壓型傳感器。

冰箱采用電子溫度控制器RE204，設有模擬冰箱箱體，（包括冷凍室，冷藏室）

★配有四個數字壓力傳感器：0-10V可同時顯示空調高壓0-3.5MP，空調低壓0-1.5MP，冰箱高壓0-3.5MP，冰箱低壓0-1.5MP的實時動態壓力值，壓力傳感器采用電壓型傳感

2.實訓臺

實訓桌為鋁合金雙層亞光密紋噴塑結構，防水、耐磨高密度板,結構堅固，造形美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定，有利于實訓室的布局。

3.實訓故障

提供模擬空調與模擬冰箱多個故障打接線點，提供常見的空調冰箱電氣節電路連接，用來模擬系統的故障；設置類型有：電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等。空調模擬故障開關量、冰箱模擬故障開關量，滿足多點故障設置要求。

四、制冷制熱實驗臺組件配置清單：

五、實驗項目

1.直冷電冰箱系統調試

2.間冷電冰箱系統調試

3.冰箱制冷系統故障

4.空調制冷系統故障

5.電冰箱檢測與故障分析

6.空調檢測與故障

7.RE204控制電路故障

8.除霜傳感器開路

9.RE204冰箱傳感器開路

10.冷凍電磁閥1故障

11.冷藏電磁閥2故障

12.冰箱電源檢測連接：電腦板不得電，整機不工作

13.外風機電路檢測連接：電腦板不得電，整機不工作

14.空調，壓縮機檢測連接 電腦板不得電，整機不工作

15.四通閥門檢測連接：無+5V直流電源輸出，整機不工作

16.室內風機高風檢測連接

17.室內風機中風檢測連接

18.室內風機低風檢測連接

19.室內管溫溫度傳感器短路

20.f1啟動電容開路：電機無法啟動，電機不工作

21.運行繞組開路：電機無法啟動，電機不工作

22.四通閥YV線圈開路：四通閥不工作，制熱工況時不起作用

23.保護繼電器SAT開路：壓縮機不能工作

24.室內溫度傳感器短路：壓縮機不能工作，啟動電流很大

25.壓縮機運行繞組CM開路：壓縮機不能工作，啟動電流很大

26.快速冷凍電路檢測連接

27.繼電器RLY5線圈工作檢測：模擬室內調速時，高檔風速不起作用

28.繼電器RLY4線圈工作檢測：模擬室內調速時，中檔風速不起作用

29.繼電器RLY3線圈工作檢測：模擬室內調速時，底檔風速不起作用

30.繼電器RLY2線圈開路：四通閥閥體不動作

31.繼電器RLY1線圈工作檢測：壓縮機不工作

32.RE204控制電路故障
