電子膨脹閥控制實訓系統

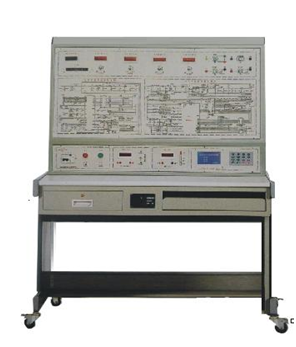

KCKT-14型電子膨脹閥控制實訓系統

一．概述

電子膨脹閥控制器專門用于中央空調系統中電子膨脹閥的開度控制，可以替代熱力膨脹閥和毛細管，能達到良好的溫度和制冷劑流量的控制效果，并能起到良好的節能作用。能實現制冷劑流量的自動調節，達到快速制冷、精確控溫、節能等目的。具有可逆性，能實現制冷、制冷熱狀態下的流量自動控制。

二.功能特點

1.多點溫度檢測電子膨脹閥控制器同時檢測系統的制冷蒸發器進口溫度、制熱蒸發器進口溫度和回氣管溫度。檢測的溫度可以手動查詢顯示，當傳感器損壞時，顯示故障代碼。溫度傳感器：制冷蒸發器進口溫度傳感器（T1），制熱蒸發器進口溫度傳感器（T2），回氣管溫度傳感器（T3）控制器說明

2.電子膨脹閥控制器的控制對象是500P開度的電子膨脹閥

3.所有控制參數可設置電子膨脹閥控制器內所有與控制相關的溫度參數和時間參數都可以調整，以適應不同的機組或電子膨脹閥。

4.溫度和開度可顯示查詢電子膨脹閥控制器所有檢測到的溫度都可以被查詢，電子膨脹閥的開度也可以實時查詢顯示。

5.手動調節功能在機組開發和調試階段，可以通過電子膨脹閥控制器手動調整電子膨脹閥的開度，取得有效的試驗數據。

6.制冷自動調節
制冷運行時，如果對應壓縮機關閉，則電子膨脹閥保持當前開度值不變。
壓縮機啟動后，膨脹閥控制器每隔 60S時間調整一次膨脹閥的開度，調節依據是△T（T回氣-T 制冷）

7.設置查詢鍵

可查詢關鍵點管路路溫度，以方便設定調試溫度。

8.數碼管顯示器

在線顯示膨脹閥開度、溫度以及故障代碼。

9.三只模擬溫度表，實時顯示在線模擬溫度，三只模擬電位器，可設定在線測試溫度，模擬制冷機組各種工作狀態。

三.技術參數：

1.工作電壓：控制器變壓器：初級220V/AC  次級①14.5V/AC   頻率50HZ

2.工作環境溫度：-10℃—+60℃

3.儲存環境溫度：-20℃—+70℃

4.相對濕度：40%—98%

四.實訓內容

1.膨脹閥門檢測不到制冷蒸發器進口溫度傳感器開路，制冷系統不工作

2.膨脹數控閥門檢測不到制熱蒸發器進口溫度傳感器，制冷系統不工作

3.膨脹數控閥門檢測不到回氣管溫度傳感器 ，制冷系統不工作

4.膨脹數控閥門檢測不到電子膨脹閥接口，制冷系統不工作

5.膨脹數控閥門管道的連接

6.膨脹數控閥門管道的連接后的調試

7.手動調節調試

8.自動控制調節
