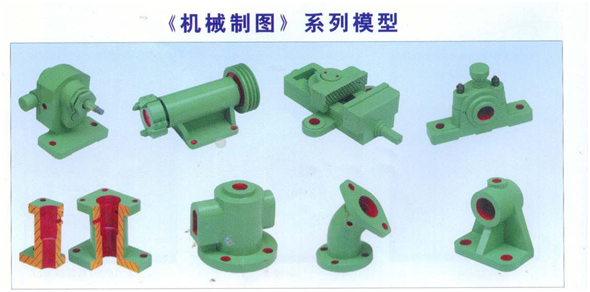

機械制圖教學模型

KE01

2-1

中心投影法

只

400

20cm×20cm

透明有機玻璃投影箱

KE02

2-2

平行投影法(b)

只

400

KE03

2-3

正投影的特性(3件)

套

900

KE04

2-6

三視圖的形成

只

400

KE05

2-11

點的三面投影

只

400

KE06

2-15

利用兩點不重影的坐標大小判別重影點

只

400

KE07

2-20

直線的三面投影

只

400

KE08

2-22

屬于直線的點的投影

只

400

KE09

表2-1

投影面平行線的投影特性(3件)

套

800

KE10

表2-2

投影面垂直線的投影特性(3件)

套

800

KE11

2-24

平行兩直線的投影

只

300

KE12

2-25

相交兩直線的投影

只

300

KE13

2-28

平面圖形的投影

只

400

KE14

表2-3

投影面平行面的投影特性(3件)

套

900

KE15

表2-4

投影面垂直面的投影特性(3件)

套

900

KE16

2-37

正三棱錐的投影及屬于表面的點的求法

只

350

20cm×20cm

透明有機玻璃投影箱

KE17

2-38

圓柱的形成、視圖及分析

只

350

KE18

2-42

圓球的形成、視圖及屬于表面上點的求法

只

350

KE19

2-45

線框的含義

只

500

塑

料

立

模

KE20

2-48

圓柱切口槽

只

350

KE21

2-50

半球開槽

只

350

KE22

3-1

截交線的實例(2件)

套

600

KE23

3-2

相貫線的實例(2件)

套

600

KE24

表3-1

截平面和圓柱軸線的相對位置(3件)

套

900

KE25

表3-2

圓錐體的截交線(5件)

套

1500

KE26

3-9

相貫線的畫法

只

300

KE27

3-13

相貫線為平面曲線或直線示例(4件)

套

1200

KE28

4-1

軸承座的形體分析(可拆)

只

500

KE29

4-2

疊加畫法(一)

只

400

KE30

4-3

疊加畫法(二)

只

400

KE31

4-8

軸承座

只

300

KE32

4-16

支架

只

300

KE33

4-22

三個組合體的比較(3件)

套

900

KE   34

4-28

軸承座的看圖方法(可拆)

只

600

KE35

4-33

壓塊的軸測圖

只

300

KE36

5-8

斜視圖的形成

只

300

KE37

5-12

視圖與剖視圖的比較

只

350

KE38

5-13

俯視圖不可只畫一半

只

350

KE39

5-16

剖視圖中虛線的取舍

只

400

KE40

5-18

半剖視圖的形成

只

300

KE41

5-23

局部剖視

只

300

KE42

5-29

單一斜剖切平面的示例(一)

只

350

KE43

5-31

畫剖視圖防止出現(xiàn)錯誤

只

350

KE44

5-32

具有公共對稱線的剖視圖

只

350

KE45

5-37

剖切平面后的結構仍按原來位置投射

只

300

KE46

5-40

斷面圖的形成及其與視圖

只

300

KE47

5-43

移出斷面圖配置

只

300

KE48

5-57

回轉體機件上均布結構(2件)

套

800

KE49

5-72

根據(jù)機件選擇表達方案

只

400

KE50

5-73

根據(jù)視圖想象機件形狀

只

400

KE51

6-3

常用標準螺紋的牙型(4件)

套

1500

KE52

6-5

螺紋的旋向(右旋、左旋)2件

套

800

KE53

6-17

螺栓連接

只

300

KE54

6-25

圓柱齒輪傳動

臺

400

KE55

6-25

圓錐齒輪傳動

臺

400

KE56

6-25

蝸桿與蝸輪傳動

臺

400

KE57

6-25c

滑動軸承

只

450

KE58

7-55

肋板與圓柱組合時過渡線(4件)

套

1600

KE59

7-63

銑刀頭

臺

1500

塑料立模

KE60

7-67

杠桿零件圖

只

400

KE61

7-71

一級齒輪減速器

臺

1500

KE62

8-8

齒輪油泵

臺

1500
