機械制圖教學模型
(根據夏華生主編的《機械制圖》第二版一書制作）

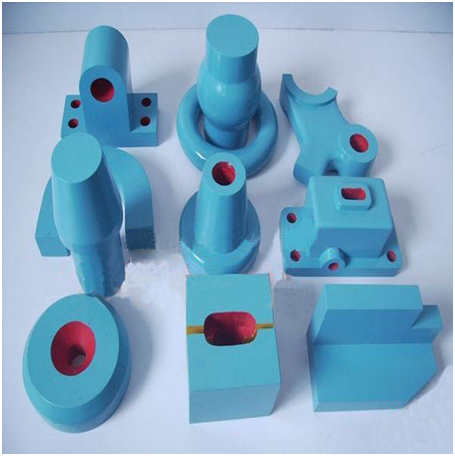

機械制圖教學模型是大中專院校、職技校教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合（并有裝配組件）、采用硬質塑料，用高級油漆噴涂制作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板制作，可展組合。
貨號 | 圖號 | 產品名稱 | 單位 | 單價 | 備注 |
KD01 | 4-2 | 中心投影法 | 只 | 400 | 有機立模 |
KD02 | 4-3 | 平行投影法(2件) | 套 | 800 | |
KD03 | 4-4 | 多面正投影 | 只 | 400 | 20cm×20cm 透明有機玻璃 投影箱活動演示 |
KD04 | 4-10 | 三視圖的形成 | 只 | 400 | |
KD05 | 5-2 | 點的三面投影 | 只 | 400 | |
KD06 | 5-9 | 一般位置直線的投影 | 只 | 400 | |
KD07 | 5-11 | 用直角三角形法求線段實長與三個投影面傾角 | 只 | 400 | |
KD08 | 5-14 | 平行兩線的投影 | 只 | 400 | |
KD09 | 5-16 | 相交兩直線的投影 | 只 | 400 | |
KD10 | 5-17 | 交叉兩直線的投影 | 只 | 400 | |
KD11 | 5-35 | 用輔助線法求直線與磁面的貫穿點 | 只 | 400 | |
KD12 | 5-36 | 利用投影的積聚性求直線與平面的貫空點 | 只 | 400 | |
KD13 | 5-37 | 利用投影的積聚性求兩平面的交線 | 只 | 400 | |
KD14 | 5-38 | 用輔助法求直線與平面的交線 | 只 | 400 | |
KD15 | 5-39 | 求兩個一般位置平面的交線 | 只 | 400 | |
KD16 | 5-40 | 求作四棱柱與側垂面的交線 | 只 | 400 | |
KD17 | 5-42 | 交換發V面的點的投影變換 | 只 | 400 | |
KD18 | 5-43 | 交換H面的點的投影變換 | 只 | 400 | 透明有機投影箱 |
KD19 | 5-44 | 二次換面法 | 只 | 400 | |
KD20 | 5-44 | 用換面法求一般位置線段的實長和傾角 | 只 | 400 | |
KD21 | 5-46 | 一般位置直線變換成投影面垂直線 | 只 | 400 | |
KD22 | 5-47 | 一般位置平面形變換成投影面垂直面 | 只 | 400 | |
KD23 | 6-2 | 正六棱柱的三視圖 | 只 | 500 | 20cm×20cm 透明有機玻璃 投影箱活動演示 |
KD24 | 6-4 | 正三棱柱的三視圖 | 只 | 400 | |
KD25 | 6-5 | 四棱臺的三視圖 | 只 | 400 | |
KD26 | 6-6 | 四棱柱穿孔的三視圖 | 只 | 400 | |
KD27 | 6-6 | 三棱錐切口的三視圖 | 只 | 400 | |
KD28 | 6-9 | 圓柱的三視圖 | 只 | 400 | |
KD29 | 6-11 | 圓柱上的切凹槽的畫法 | 只 | 400 | |
KD30 | 6-12 | 圓錐的三視圖 | 只 | 400 | |
KD31 | 6-16 | 圓球的三視圖 | 只 | 400 | |
KD32 | 6-19 | 半圓球切割凹槽的三視釁 | 只 | 400 | 20cm×20cm |
KD33 | 6-21 | 圓環面上點的投影 | 只 | 400 | |
KD34 | 8-3 | 斜切四棱錐 | 只 | 400 | 塑料立模 |
KD35 | 8-4 | 斜切圓柱 | 只 | 400 | |
KD36 | 表8-2 | 圓錐截交線 | 只 | 400 | 有機立模 |
KD37 | 8-7 | 圓臺開槽 | 只 | 400 | |
KD38 | 8-8 | 球的截交面 | 只 | 400 | 塑 料 立 模 |
KD39 | 8-9 | 頂尖 | 只 | 400 | |
KD40 | 9-2 | 兩圓柱正交 | 只 | 400 | |
KD41 | 9-3 | 兩圓柱偏交 | 只 | 400 | |
KD42 | 9-6 | 圓柱與圓錐正交 | 只 | 400 | |
KD43 | 9-7 | 圓柱與半球相交 | 只 | 400 | |
KD44 | 9-8 | 圓錐臺與球相交 | 只 | 400 | |
KD45 | 9-9 | 圓柱與圓錐斜交 | 套 | 400 | |
KD46 | 9-10 | 相貫線的特殊情況(3件) | 套 | 1000 | |
KD47 | 9-11 | 相貫線的特殊情況(4件) | 只 | 1400 | |
KD48 | 10-1 | 組合體的形體分析(軸承座) | 只 | 500 | |
KD49 | 10-2 | 表面不平齊 | 只 | 400 | 塑 料 立 模 |
KD50 | 10-3 | 表面平齊 | 只 | 400 | |
KD51 | 10-4 | 表面相切 | 只 | 400 | |
KD52 | 10-5 | 圓弧面相切 | 只 | 400 | |
KD53 | 10-6 | 機座 | 只 | 400 | |
KD54 | 10-8 | 軸承座 | 只 | 400 | |
KD55 | 10-16 | 機座 | 只 | 400 | |
KD56 | 10-18 | 組合體 | 只 | 400 | |
KD57 | 10-19 | 搖臂 | 只 | 400 | |
KD58 | 10-21 | 底架 | 只 | 400 | |
KD59 | 10-24 | 接頭 | 只 | 400 | |
KD60 | 11-2 | 接頭展開 | 只 | 400 | |
KD61 | 11-5 | 斜截面棱柱管的展開 | 只 | 400 | |
KD62 | 11-6 | 斜口圓管的展開 | 只 | 400 | |
KD63 | 11-7 | 四棱臺管的展開 | 只 | 400 | |
KD64 | 11-8 | 正圓錐管的展開 | 只 | 400 | |
KD65 | 11-9 | 斜口圓錐管的展開 | 只 | 400 | |
KD66 | 11-10 | 異徑直角三通管的展開 | 只 | 350 | 二號示教板 |
KD68 | 11-11 | 1/4 圓環面彎管接頭的表面展開 | 只 | 350 | |
KD69 | 11-12 | 上圓下方變形接頭 | 只 | 400 | 有機模型 |
KD70 | 11-13 | 正螺旋面 | 只 | 400 | |
KD71 | 12-2 | 局部視圖 | 只 | 400 | 塑 料 立 模 |
KD72 | 12-3 | 支架 | 個 | 400 | |
KD73 | 12-6 | 旋轉視圖 | 個 | 400 | |
KD74 | 12-7 | 機件全剖 | 個 | 400 | |
KD75 | 12-10 | 30°或60°剖面線 | 個 | 400 | |
KD76 | 12-13 | 旋轉剖 | 個 | 400 | |
KD77 | 12-14 | 旋轉剖示一 | 個 | 400 | |
KD78 | 12-15 | 旋轉剖示二 | 個 | 400 | |
KD79 | 12-16 | 階梯剖 | 個 | 400 | |
KD80 | 12-18 | 復合劑 | 個 | 400 | 塑 料 模 型 |
KD81 | 12-19 | 復合劑 | 個 | 400 | |
KD82 | 12-20 | 斜剖 | 個 | 400 | |
KD83 | 12-21 | 半剖 | 個 | 400 | |
KD84 | 12-23 | 局部剖 | 個 | 400 | |
KD85 | 12-26 | 局部剖視示例三 | 個 | 400 | |
KD86 | 12-27 | 剖視圖中再作一次局部剖 | 個 | 400 | |
KD87 | 12-34 | 肋板剖切 | 個 | 400 | |
KD88 | 12-35 | 輪幅剖切 | 個 | 400 | |
KD89 | 12-36 | 十字筋剖切 | 個 | 400 | |
KD90 | 12-37 | 均布孔和肋(二件) | 套 | 400 | |
KD91 | 12-43 | 滾花零件 | 只 | 400 | |
KD92 | 12-51 | 四通管 | 只 | 400 | |
KD93 | 12-53 | 支架 | 只 | 400 | |
KD94 | 12-55 | 箱體 | 只 | 500 | 塑料模型 |
KD95 | 13-4 | 尾架體 | 臺 | 600 | |
KD96 | 13-85 | 汽車變速箱蓋 | 只 | 900 | |
KD97 | 15-1 | 壓力表開關 | 臺 | 1000 | 全透明有機立模 |
KD98 | 15-2 | 行程氣閥 | 臺 | 1200 | |
KD99 | 15-3 | 減速器(1:1) | 臺 | 1500 | |
KD100 | 15-10 | 三星輪系 | 臺 | 800 | |
KD101 | 15-25 | 潤滑油泵 | 臺 | 1500 | |
KD102 | 15-26 | 分配閥 | 臺 | 1500 |
