風力發電系統教學實驗平臺

風力發電系統教學實驗平臺

一、系統概述

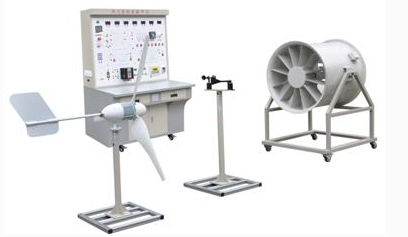

風力發電教學實驗系統由七大核心單元組成：發電單元、充電單元、電力蓄能單元、逆變模塊、控制單元、負載單元和顯示單元。這一系統專為職高、大學及研究生設計，為他們提供了一個全面而深入的風力發電研究與教學平臺。

該系統的教學特點突出，主要體現在以下幾個方面：

1. 系統實驗平臺集成了室內溫/濕度儀和風速測量系統，使實驗操作更加直觀便捷。

2. 采用先進的數字化DSP技術，對蓄電池的充放電過程進行智能化管理，確保高效穩定。

3. 系統面板配備直觀的數字儀表和液晶顯示屏，便于用戶實時了解系統的工作狀態。

4. 系統內置的離網電源能夠輸出交流110V/220V純正弦波交流電能，滿足各種教學需求。

5. 系統結構緊湊，便于學生拆裝移動，不僅使用簡便，而且節能環保、無污染。

此外，系統還新增了分布式發電原理與實驗?zāi)K，有助于學生更深入地理解新知識，拓寬他們的知識視野。

二、系統運行技術條件

1. 風力系統

• 風輪直徑：1.65米，確保大風能捕獲面積，提高發電效率。

• 啟動風速：1.5米/秒，低風速啟動，適應多種教學場景。

• 額定風速：12米/秒，在標準風速下實現最佳發電效果。

• 安全風速：35米/秒，確保系統在高風速下的安全穩定運行。

2. 模擬風洞

• 風量：34073立方米/小時，提供充足的模擬風源。

• 電壓：三相四線380VAC，滿足大功率模擬需求。

• 功率：2.2kW，確保模擬風洞的穩定運行。

• 調速單元：3KW矢量變頻器，輸出頻率范圍0-100Hz，實現精確的風速調節。

3. 充電系統

• 額定功率：400W，確保高效充電。

• 額定電壓：支持12V和24V兩種電壓，適應不同蓄電池類型。

4. 電力蓄能系統

• 儲能形式：采用閥控式密封鉛酸蓄電池，確保電能的有效儲存。

• 額定電壓與容量：12V額定電壓，55Ah額定容量，滿足長時間的教學需求。

5. 逆變模塊系統

• 直流輸入電壓范圍：10.5～16.8VDC，適應不同蓄電池狀態。

• 額定輸出功率：300W，確保穩定的電力輸出。

• 輸出電壓與波形：110/220VAC輸出電壓，純正弦波輸出，保證電力質量。

6. 控制模塊系統

• 工作電壓：12VDC，確保穩定的工作狀態。

• 充電功率：500W，實現高效充電。

• 充電方式：采用PWM脈寬調制技術，實現精確充電控制。

• 工作電壓：穩定的12VDC，確保系統穩定運行。

• 充電功率：高達500W，滿足快速充電需求。

• 光伏功率：100W，提供穩定的太陽能電源。

• 風機功率：400W，有效利用風能進行發電。

• 充電方式：采用先進的PWM脈寬調制技術，實現高效充電。

• 充電最大電流：達到16.5A，滿足大容量電池快速充電要求。

• 過放保護電壓：設定為10.5V，保護蓄電池免受過放損害。

• 過放恢復電壓：設定為12.6V，確保蓄電池安全恢復工作。

此外，控制器還具備蓄電池過充、開路保護、負載過電壓保護、輸出短路保護、電池接反保護、欠壓和過壓防震蕩保護等功能，以及均衡充電、溫度補償?shù)戎悄芸刂撇呗浴?/p>

2. 負載模塊裝置系統

系統包含風扇、交通燈、馬達、交流LED燈、直流模擬負載等多種負載設備，每種設備均有明確的額定電壓、工作電流和功率參數，滿足不同的實驗需求。

3. 顯示裝置系統

系統配備了多種電流表、電壓表、時間、溫/濕度表、風機轉速表以及風速風向儀等顯示設備，實時顯示系統的各種參數狀態，便于監控和調試。

4. 電氣開關操作柜

柜內集成了交流漏電開關、緊急停止開關、儀表開關、風機輸入開關、直流輸入開關等電氣開關，以及儀表顯示、控制按鈕、智能型風光互補控制器、風速儀、鼓風機調速等設備，方便進行電氣操作和控制。

5. 監控軟件

監控軟件能夠?qū)崟r(shí)顯示蓄電池電壓、風機電壓、光伏電壓、風機電流、光伏電流、風機功率、光伏功率等關鍵參數，以及當前風速、風向和風力資源評估等信息，為實驗提供全面的數據支持。

三、教學項目及實驗內容

本系統提供了一系列教學項目和實驗內容，涵蓋了風力發電的基礎理論、系統設計、測量技術、控制技術、電力電子技術以及實際應用等多個方面。通過實驗，學生可以深入了解風力發電的原理和技術，掌握相關的實驗方法和技能，為未來的學習和工作打下堅實的基礎。

實驗內容包括但不限于風力發電基礎理論原理性實驗、風力發電系統設計實驗、風力發電基礎理論與應用技術仿真實驗、風力發電相關測量技術實驗、風力發電控制技術實驗、風力發電電力電子實驗等。此外，還有針對系統保護、風速檢測、風機性能以及綜合應用等方面的實驗，全面覆蓋風力發電領域的各個方面。

三、教學項目及實驗內容

實驗1.風力發電基礎理論原理性實驗

實驗2.風力發電系統設計實驗

實驗3.風力發電基礎理論與應用技術仿真實驗

實驗4.風力發電相關測量技術實驗

實驗5.風力發電控制技術實驗

實驗6.風力發電電力電子實驗

實驗7.過放保護、過放恢復、過充保護、過充恢復均充保護、均充恢復、浮充保護、浮充恢復

實驗8.過風速報警、欠風速報警、液晶顯示風速

實驗9.風力發電系統的直接負載實驗

實驗10.風力發電系統的風速變化影響實驗

實驗11.限速機械保護系統原理實驗

實驗12.限速電控保護系統原理實驗

實驗13.風機過功率保護實驗

實驗14.風機超速保護實驗

實驗15.不同轉速下風力發電曲線實驗

實驗16.風況檢測實驗

實驗17.獨立風機系統實驗

實驗18. 綜合實驗。

四、主要設備清單
