太陽能離網發電系統

太陽能離網發電系統

一、系統概述

太陽能光伏發電，作為新能源和可再生能源的重要分支，因其環保、可持續的特性，正逐漸成為全球能源轉型的關鍵技術。它集環保、生態改善與民生改善于一身，深受各界青睞。太陽能發電主要有兩種應用方式：并網發電和獨立發電。前者將電力輸送到電網中供其他負載使用，后者則依賴蓄電池存儲能量，主要用于電網難以覆蓋的地區。

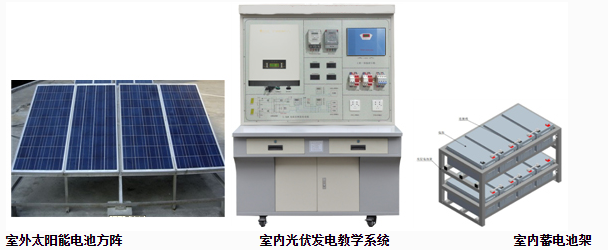

太陽能光伏系統主要由太陽電池組件、太陽能控制器、蓄電池、逆變器和配電柜組成。太陽電池組件在陽光照射下產生直流電；控制器協調各部件工作，防止蓄電池過充和過放；蓄電池負責存儲能量，穩定輸出；逆變器將直流電轉換為交流電供負載使用；配電柜則負責輸出控制、過流保護和防雷保護等。

二、系統特點

1. 配備工控一體計算機，通過RS232或RS485格式與光伏控制系統通信，實時監控各項參數。

2. 實驗設備面板設有被動式按鈕，可輕松切換不同電壓的蓄電池（如鋰電池、鉛酸蓄電池）。

3. 面板上設有切換開關，實現離網、并網兩種模式的自由切換。

三、系統技術指標參數

3.1 太陽能電池組件

• 抗鹽霧和氨腐蝕：通過國際權威測試，確保組件在惡劣環境下的穩定運行。

• 風壓與雪壓承受能力：可承受風壓2400Pa，雪壓7200Pa，適應各種氣候條件。

• 弱光環境發電性能：具備優秀的弱光環境發電性能，即使在陰天也能穩定發電。

• 功率衰減：輸出功率年衰減率小于0.7%，第25年不低于組件初始功率的80.70%。

組件具體參數如下：

• 組件型號：YL260P-29b，多晶類型。

• 最大功率：250W，高效能轉換。

• 開路電壓：35.9V，確保安全運行。

• 短路電流：7.27A，應對突發情況。

• 最大功率點工作電壓與電流：分別為28.1V和6.7A，優化輸出效率。

• 轉化效率：高達17.12%，充分利用太陽能資源。

• 溫度系數：包括開路電壓溫度系數-0.292%/K，短路電流溫度系數+0.045%/K，以及功率溫度系數-0.408%/K，確保在各種溫度下穩定運行。

• 最大系統電壓：1000V，適應不同系統需求。

• 組件尺寸與重量：1650×990×40mm，重19.1kg，便于安裝與運輸。

• 框架與材料：采用陽極氧化鋁框架，白色鋼化安全玻璃3.2mm，EVA電池片封裝，復合薄膜背板，確保組件的耐用性和安全性。

• 接線盒與連接器：配置6個旁路二極管，防水等級IP65，常規額定電流30A，耐電壓DC1000V，接觸電阻小于2mΩ，絕緣電阻大于500MΩ，適用于不同電纜截面和外徑范圍，適應-40℃～+105℃的環境溫度，防護等級IP67，安全等級Ⅱ，采用PC料黑色殼體，紫銅CN鍍錫接觸件，壓接接線方式，確保電氣連接的可靠性與安全性。

• 電纜：長度450mm，規格1×4mm2，紅黑兩色，滿足基本連接需求。

• 其他參數：溫度范圍系數-40°C to+85°C，抗冰雹系數滿足最大直徑25mm、撞擊速度23m/s的要求，最大表面負荷7200pa，確保在各種惡劣環境下的穩定運行。

3.2 太陽能組件固定支架

• 設計容量：系統支架設計容量為5KW，滿足大規模應用需求。

• 材料與結構：采用標準工程件，包括鍍鋅方鋼和鍍鋅C型鋼，確保支架的穩固與耐用。20塊250Wp太陽能光伏組件固定于C型鋼架上，與室外陽臺相結合，實現空間的高效利用。
