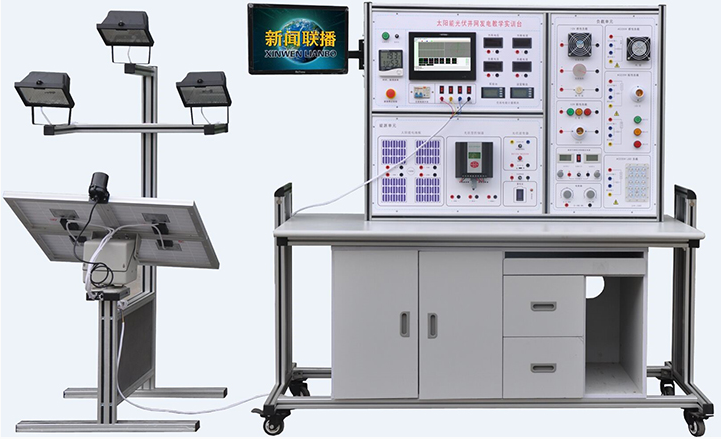

太陽能光伏發電系統實驗實訓臺

太陽能光伏發電系統實驗實訓臺

一、實訓應用范圍概述

本實訓系統專為職高、大學、研究生及企業技工等層次的教育和培訓機構設計，以太陽能發電為核心課題，提供全方位的研究和培訓平臺。學員們可以通過實踐操作，深入了解太陽能光伏發電的原理、系統組成、運行特性及實際應用，為未來的新能源領域發展奠定堅實基礎。

二、關鍵技術參數分點羅列

2.1 太陽能電池板參數

• 陣列組裝形式，采用4塊（或更多）小型太陽能電池板。

• 可實現并接和串接方式，提供大電流或大電壓兩種組網模式。

• 最大輸出功率：4*10W。

• 開路電壓：并聯時21.24V，串聯時4*21.24V。

• 短路電流：并聯時4*0.75A，串聯時0.57A。

2.2 自動跟蹤單元參數

• 雙軸全自動跟蹤，精度±0.5°。

• 水平回轉角度：360°；俯仰角度：180°。

• 控制器與電機供電電源均為DC 12V。

2.3 照度計參數

• 量程自動切換，包括0-225Lx、200-2250Lx、2000-22500Lx和20K-225KLx。

2.4 測量儀表參數

• 包含直流電壓表（0-200V）、直流電流表（2A）、交流電壓表（0-500V）、交流電流表（5A）。

• 溫度測量范圍：-50℃-+70℃；濕度測量范圍：20%-90%。

2.5 蓄電池參數

• 容量：40Ah；電壓：12V。

2.6 環境監測模塊參數

• 集成照度計、溫度表、濕度表及單片機時鐘系統，實時顯示時間。

2.7 10寸工控一體機參數

• CPU：Intel 1037U 1.8GHz雙核處理器。

• 主板：Intel M11工控固態節能主板。

• 內存：1G DDR3 1333超高速內存，最大可支持8GB。

• 硬盤：24G SSD固態硬盤。

• 顯卡：集成Intel HD Graphics核心顯卡。

• 聲卡：集成ALC662 6聲道高保真音頻控制器。

• 網卡：集成1個RTL千兆網卡。

• 電源：外置電源（100V至220V寬幅電壓）。

• 顯示屏：13寸LED工控屏，分辨率1024*600。

• 觸摸屏：臺灣軍工Touchkit 4線觸摸屏。

• 接口：包含USB、HDMI、VGA、RJ-45網絡接口、Line out、Mic、COM串口等。

2.8 太陽能發電逆變器模塊參數

• 類別：正弦波逆變器。

• 輸入電壓：DC9.7-14.4V。

• 輸出電壓：AC220±5%和5V。

• 具備防反接保護、欠壓保護和過壓保護功能。

• 輸出功率：100W；峰值功率：300W。

2.9 太陽能控制器參數

• 具備過充、過放、電子短路、過載保護及防反接保護等全自動控制功能。

• 采用串聯式PWM充電主電路，提高充電效率。

• 欠壓電壓、超壓保護、過載短路保護等參數均有明確設定。

• 總額定充電電流：10A。

• 控制方式為PWM脈寬調劑。

三、可完成的實驗內容：

實驗一 太陽能電池板特性實驗系列

1-1、太陽能電池板開路電壓測試實驗

1-2、太陽能電池板短路電流測試實驗

1-3、太陽能電板I-V特性測試實驗

1-4、太陽能電池板最大輸出功率計算實驗

1-5、太陽能電池板填充因子計算實驗

1-6、太陽能電池板轉換效率測量實驗

1-7、開路電壓與相對光強的函數關系實驗

1-8、短路電流與相對光強的函數關系實驗

1-9、太陽能電池板P-V特性測試實驗

1-10、太陽能電池板暗伏安特性測試實驗

1-11、太陽能組件輸出特性測試實驗

1-12、串聯電阻對填充因子的影響測試實驗

1-13、并聯電阻對填充因子的影響測試實驗

1-14、太陽能電池光譜特性測試實驗

1-15、太陽能電池板的串聯開路電壓測試實驗

1-16、太陽能電池板的串聯短路電流測試實驗

1-17、太陽能電池板的并聯開路電壓測試實驗

1-18、太陽能電池板的并聯短路電流測試實驗

1-19、負載特性測試實驗

實驗二 太陽能自動跟蹤實驗系列

2-1、逐日系統原理實驗

2-2、太陽光跟蹤定位傳感器原理實驗

2-3、環境對光伏轉換影響實驗

2-4、跟蹤控制器操作實驗

2-5、傳動執行機構接線實

2-6、太陽能光控跟蹤實驗

2-7、太陽能光控-時控跟蹤實驗

2-8、太陽能電池組件環境監測實驗

實驗三 太陽能蓄電池控制器實驗系列

3-1、太陽能蓄電池充電控制實驗

3-2、控制器充放電保護實驗

3-3、蓄電池電壓、電流測試實驗

3-4、蓄電池電量估測實驗

3-5、控制電池電流流入、輸出實驗

3-6、控制器環境溫度測量實驗

3-7、控制器光控-時控輸出實驗

實驗四 太陽能應用實驗系列

4-1、太陽能交、直流風扇實驗

4-2、太陽能路燈實驗

4-3、太陽能警示燈實驗

4-4、太陽能充電器實驗

4-5、太陽能可變阻抗負載實驗

實驗五 太陽能負載實驗系列

5-1、最大輸出電流實驗

5-2、最大輸出功率實驗

5-3、在不同恒壓狀態下電流特性

5-4、在不同恒流狀態下電壓特性

實驗六 太陽能光伏逆變器實驗系列

6-1、逆變器的工作原理分析實驗；

6-2、輸出電壓、電流測試實驗；

6-3、最大輸出功率的估算實驗；

6-4、過載或短路保護演示實驗；

6-5、輸入電壓防反接演示實驗；

6-6、輸入電壓范圍測試實驗；

6-7、轉換效率計算實驗；
