KCMA-12B型掘進機操作作業實操智能考試裝置

一、概述

為認真貫徹國家煤礦安全監察局煤安監行管〔2016〕19號“煤礦特種作業安全技術實際操作考試標準”，推進煤礦特種作業實操考試順利實施，設計制造目前市場最前沿的設備。

該裝置以仿真掘進機為本體，與智能考試系統連接，對學員進行培訓和考核。考核完畢后，系統自動打分，并上傳至考試終端，對信息進行綜合管理。能夠完整的體現整個掘進作業標準的檢查和操作工作流程，讓學員真實的學到井下掘進工作的各種行為規范和技術技能。實現虛擬場景與仿真掘進機互動，畫面與操作一一對應，既有沉浸感，又有交互性，并伴隨場景音效，光效。

設備系統完整，既能滿足考核，又能滿足技能培訓。具有獨立性，即：在關閉電腦考核模式下，設備正常運轉，不影響技能培訓。設備大小符合實操考核要求，能保持與現場一致的動手操作，所選用生產原材料能滿足設備的耐用性。

管理設備可隨時遠程進入考生設備，對考生操作狀況進行及時監督，考試結束系統自動評分并上傳成績，既解決了現實中無法提供足夠的場所、設備、考題等一系列問題，又保障了整個考試過程的安全。

二、設計依據及標準

系統的設計依據：國家煤礦安全監察局印發煤礦特種作業安全技術實際操作考試標準（煤安監行管〔2016〕19號）之煤礦掘進機操作作業安全技術實際操作考試標準

掘進機作業前安全檢查（簡稱K1）

掘進機安全操作（簡稱K2）

組卷方式，由K1，K2兩個科目組成試卷。

考試成績總分為100分，80分以上為合格。

考試時間:不大于為30分鐘。

三、系統構成及功能

（一）掘進機操作作業硬件：

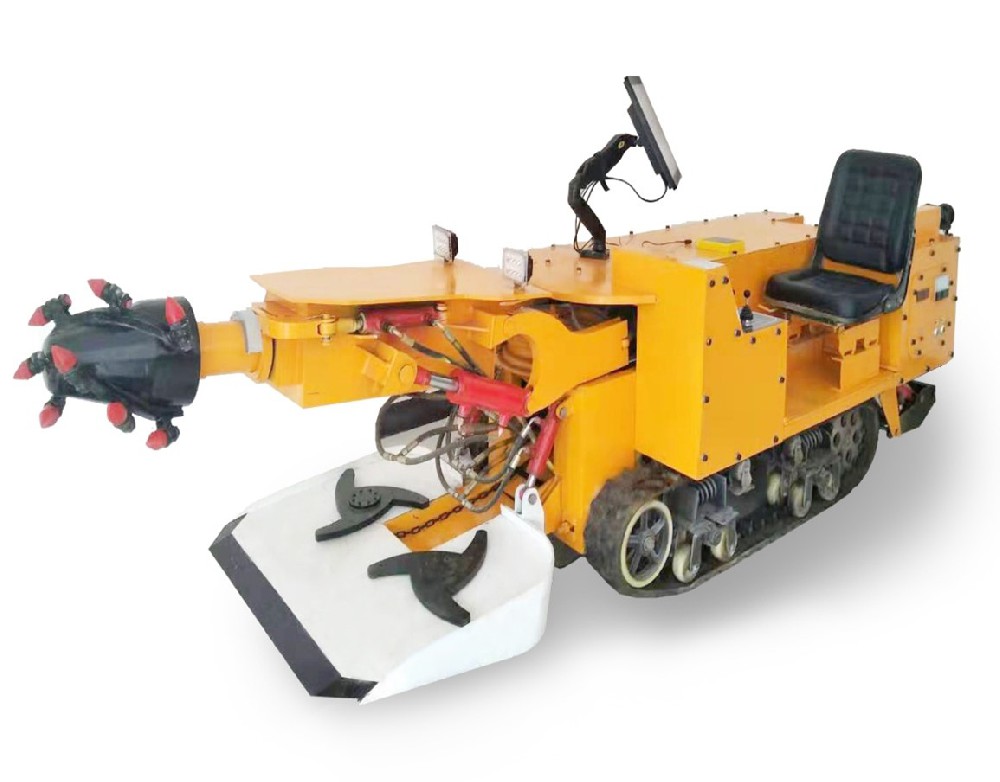

第一：仿真掘進機

仿真掘進機按實物仿真制作，能清楚的顯示掘進機外觀形狀和運作過程，同時直接反映該設備操作程序及安全防范措施。電動演示各系統的工作原理，仿真模擬實際操作。主體采用金屬制作，設備表面金屬烤漆。

1.構成

主要由截割部、鏟板部、第一運輸機、本體部、行走部、后支撐部、噴霧系統、電氣系統組成。

（1）截割部

截割部由截割頭、伸縮部、截割減速電機等組成。截割頭為圓錐臺形，截割頭最大外徑為200mm,長300mm，截割頭通過單鍵槽和軸套與主軸相聯。伸縮部位于截割頭和截割減速機中間，通過伸縮油缸使截割頭具有100mm的伸縮行程。截割電機電壓220V,功率25W。

（2）鏟板部

鏟板部是由鏟板本體、側鏟板、鏟板驅動裝置、從動輪裝置等組成。通過兩個減速電機驅動星輪，單臺減速電機電壓220V,功率25W，把截割下來的物料裝到第一運輸機內。鏟板部是用兩個減速電機分別驅動星輪實現耙裝運動的。兩側鏟板與鏟板本體釆用焊接工藝連接在一起，鏟板實現向上抬起，向下臥底。鏟板由側鏟板、鏟板本體組成，鏟板通過伸縮缸使鏟板向上抬起300mm，伸縮行程80mm。

（3）第一運輸機

第一運輸機位于機體中部，是雙邊鏈刮板式運輸機。運輸機由前溜槽、后溜槽、刮板鏈組件、張緊裝置、驅動裝置等組成；前、后溜槽采用卡槽聯接。由減速電機驅動鏈輪，通過圓環鏈，實現模擬運輸作業。驅動裝置電壓220V,功率25W

（4）本體部

本體部位于機體的中部，主要由回轉臺、回轉支承、本體架、銷軸、套、連接螺栓等組成。各件主要釆用焊接結構，與各部分相聯接起到骨架作用。

回轉臺上部耳孔與截割電機相連、下部耳孔與截割升降油缸相連，通過回轉支承及升降油缸來控制截割范圍。本體架前部耳孔與鏟板本體及鏟板缸相連接，由缸控制鏟板的抬起及下臥。本體左側裝有操縱臺，內部裝有第一運輸機，在其左右側下部分別裝有行走部，后部裝有后支承部。

（5）行走部

行走部有平衡輪、張緊輪、輔助輪、驅動輪組成，采用兩臺液壓馬達驅動履帶實現行走。履帶釆用絲杠調整張緊。

（6）后支撐部

后支承部由支架、后支承架體、支承腿、聯接架、銷軸、襯套、螺栓等組成。各件主要釆用焊接結構，組裝一起與本體部聯接。后支承采用缸驅動，行程80mm。

（7）操縱臺

操縱臺下裝有一組七聯，通過手柄完成各種動作。本操縱臺根據人體工程學設計，釆用全套品牌手柄及閥組，外形美觀，操作舒適，性能可靠，安裝維修方便。

（8）噴霧系統

采用燈光模擬噴霧系統

（9）電氣系統

電氣系統有電控箱、單片機控制系統、驅動系統、執行元件、控制回路等組成。

①控制電源：

控制電源，主要為電氣控制系統提供所需的工作電源。一次側為AC220V,二次側為DC12V。

②控制回路：

控制回路是以單片機為核心，它接受各輸入元器件的狀態信息，通過編程計算，對所控制的元器件發出動作指令，實現對設備的邏輯控制。為了安全可靠，在控制回路中增設了中間繼電器。

2.功能

（1）運載。

（2）切割臂：上、中、下；左、中、右；伸、中、縮。

（3）切割頭的旋轉。

（4）星輪的旋轉。

（5）機體的移動：前進、停止、后退；左轉、右轉。

（6）照明。

（7）前鏟：升、中、落。

（8）后撐：上、中、下。

（9）實現機載瓦斯斷電儀的報警和斷電。

3.技術指標

4.規格

仿真掘進機規格：4m×0.9m×1.3m

第二：智能控制部分

采用23.8英寸高清液晶觸摸顯示器，以觸摸代替鼠標的形式，脫離電腦操作的限制，增加人機交互的真實感。顯示器自帶音響系統，音量可自行調節，提供清晰聲音效果的同時，避免多臺設備同時工作時互相產生干擾。

1.顯示部分：

2.主機部分：采用內嵌式一體機，主機均采用品牌主機，i5四核高頻處理器，8G內存，在保證系統運行穩定，硬件安裝牢固可靠的基礎上，充分發揮本系統的高質量三維場景畫面，為用戶提供更高質量的交互操作畫面。

3.二代身份證識別設備：在進行考核操作時，需要使用身份證驗證系統進行身份確認，驗證成功后，可進入考核系統，在考核完成后，可將身份信息考核成績，一起存儲并打包上傳到服務器，做綜合管理。

（1）符合GA450-2013臺式居民身份證閱讀器通用技術要求，兼容ISO14443（TypeB）標準；

（2）讀卡響應速度：<1s；

（3）閱讀距離:0～30mm；

（4）電源規格:USB(DC 5V)；

（5）工作頻率：13.56MHZ（fc）；

（6）使用環境：工作溫度：0℃～45℃；相對濕度：20%～80%RH；

（7）推薦平臺：WIN7/WIN10

（二）掘進機操作作業軟件：

系統軟件主體包含以下模塊：教學模式，訓練模式，考核模式。均依據掘進機操作作業安全技術實際操作考試標準進行設計。

1.軟件場景中的素材均根據煤礦掘進機、綜掘工作面場景1:1比例進行建模設計制作，嚴格按照考試標準進行設計。

2.軟件系統具有設計合理，運行穩定可靠，數據傳輸高效穩定，互動操作響應迅速，操作簡單，安全環保等特點。

3.虛擬場景與硬件系統互動，畫面與操作一一對應，并伴隨響應的場景音效，光效，以及必要的語音文字提示。

4.系統本身滿足掘進機操作作業基礎規范要求，可進行掘進機的前進后退，掘進機轉臺大臂控制，掘進機鏟板和后支撐的升降，刮板輸送機，第二運輸機等運輸系統的仿真模擬操作。

5.訓練模式下，系統會以聲光，文字，圖標的形式，對每一步進行操作引導，考核項目講解，操作提示，錯誤糾正，實現“無老師化”的訓練模式。

6.考核模式下，系統除了提供必要的語音文字引導外，不會提供涉及具體考試內容的提示，全憑操作人員訓練和對考試標準的記憶，完成全部考核題目，并在考核完成后，可將身份信息和考核成績，上傳并儲存至服務器，對信息進行綜合管理。

7.訓練和考核過程，提示檢查環境時，使用手指點擊觸摸屏的形式，檢查三維場景中的檢查點。

8.在訓練和考核過程中，需要動手操作開關按鈕等控制部分時，使用掘進機操作平臺上的開關按鈕，以及高仿真的掘進機操作手柄，完成對應操作。

9.考核過程中，若連接考核終端管理系統，則在管理平臺上，可對當前考核畫面進行遠程查看和控制。

10.軟件系統連接到考核管理平臺，可對考試人員進行綜合管理。管理功能包括人員信息采集，人員工種，單位等參數設置，考核安排，考試信息存儲，考核狀態監控，考試信息查閱，打印，刪除，增加，修改。

四、可實操的科目及內容

1.掘進機作業前安全檢查（簡稱K1）

（1）作業環境安全檢查（簡稱K1-1）

（2）運行裝置安全檢查（簡稱K1-2）

（3）試運轉安全操作（簡稱K1-3）

2.掘進機安全操作（簡稱K2）

（1）開機安全操作（簡稱K2-1）

（2）截割安全操作（簡稱K2-2）

（3）停機安全操作（簡稱K2-3）

（4）收工安全操作（簡稱K2-4）

（5）可滿足技能培訓。

五、總體規格

規格：4m×0.9m×1.3m
