掘進機操作作業智能考試系統

KCMA-12A型掘進機操作作業智能考試系統

一、設計依據及標準

本系統的設計依據：國家煤礦安全監察局印發煤礦特種作業安全技術實際操作考試標準（煤安監行管〔2016〕19號）之煤礦掘進機操作作業安全技術實際操作考試標準

掘進機作業前安全檢查（簡稱K1）

掘進機安全操作（簡稱K2）

組卷方式，由K1，K2兩個科目組成試卷。

考試成績總分為100分，80分以上為合格。

考試時間為30分鐘。（本系統提供自行設置考試時間的功能）

二、系統構成

本系統切實依據此項實際操作作業標準進行設計生產，整體設計框架包含以下模塊：掘進機操作作業硬件系統，掘進機操作作業軟件系統。

1.掘進機操作作業系統硬件參數：

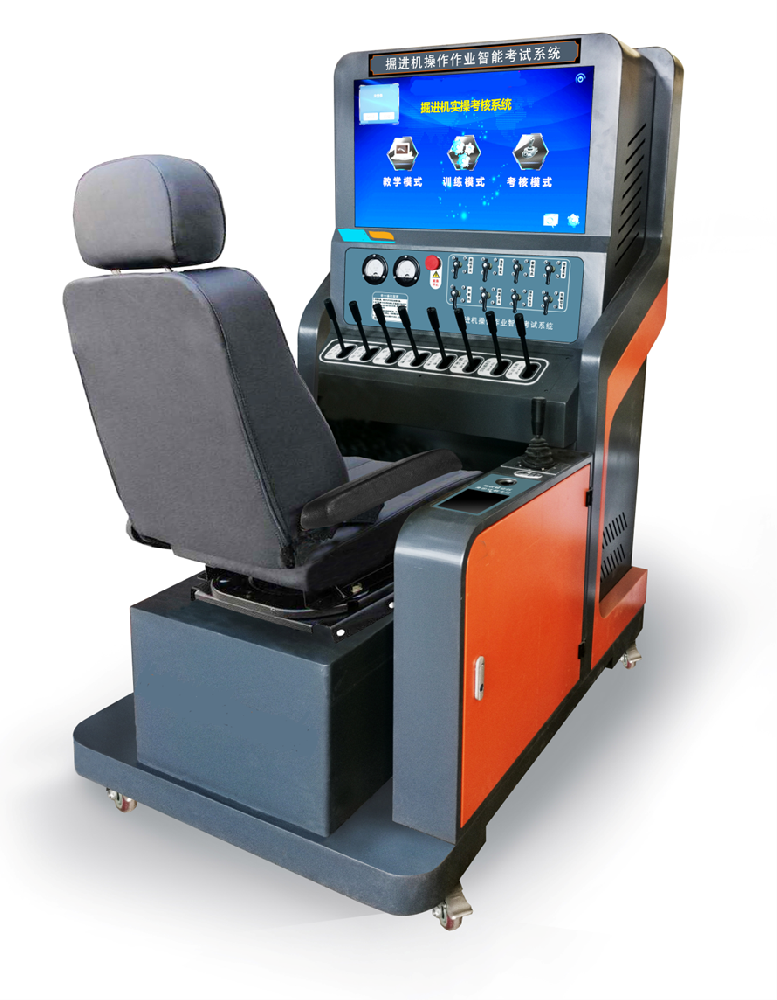

機體部分：機體整體采用鋼板制作，漆面采用當前主流色彩搭配，采用磨砂噴塑工藝。機體造型按照掘進機外形設計，符合掘進機司機操作習慣。機體外形尺寸具有造型美觀，堅固耐用，占地面積小，移動方便等特點。使用真皮座椅，滿足功能的同時，提供舒適的操作環境。

顯示部分：采用32英寸高清液晶觸摸顯示器，以觸摸代替鼠標的形式，脫離電腦操作的限制，增加人機交互的真實感。顯示器自帶音響系統，音量可自行調節，提供清晰聲音效果的同時，避免多臺設備同時工作時互相產生干擾。

PC主機部分：主機均采用品牌主機，i5四核高頻處理器，2G 1050級別高清顯卡，在保證系統運行穩定，硬件安裝牢固可靠的基礎上，充分發揮本系統的高質量三維場景畫面，為用戶提供更高質量的交互操作畫面。

按鈕，開關部分：均采用國內一線品牌原件，具有高效，耐用，穩定的特點。部分開關元器件為定制產品，高度仿真掘進機設備原件。

二代身份證識別設備：在進行考核操作時，需要使用身份證驗證系統進行身份確認，驗證成功后，可進入考核系統，在考核完成后，可將身份信息和考核成績，上傳并儲存至服務器，對信息進行綜合管理。

掘進機控制集成模塊：運行高效穩定，性能優越，功耗低。

設備電壓：220V國家標準電壓，單臺功率≤300W。

設備提供接口：HDMI高清投影接口，千兆級網絡接口。

擴展功能1：叫號功能。適用于考務中心，考核完畢，自動呼叫下一位考生，實現無人監考。

擴展功能2：聯網人臉比對功能。進一步防止替考現象。

2.掘進機操作作業系統軟件參數：

本系統軟件主體包含以下模塊：訓練模式，考核模式，教學模式。訓練模式和考核模式均依據掘進機操作作業安全技術實際操作考試標準進行設計。

軟件場景中的素材均根據煤礦掘進機、綜掘工作面場景1:1比例進行建模設計制作，嚴格按照考試標準進行設計。

軟件系統具有設計合理，運行穩定可靠，數據傳輸高效穩定，互動操作響應迅速，操作簡單，安全環保等特點。

虛擬場景與硬件系統互動，畫面與操作一一對應，并伴隨響應的場景音效，光效，以及必要的語音文字提示。

系統本身滿足掘進機操作作業基礎規范要求，可進行掘進機的前進后退，掘進機轉臺大臂控制，掘進機鏟板和后支撐的升降，刮板輸送機，第二運輸機等運輸系統的仿真模擬操作。

訓練模式下，系統會以聲光，文字，圖標的形式，對每一步進行操作引導，考核項目講解，操作提示，錯誤糾正，實現“無老師化”的考核訓練模式。

考核模式下，系統除了提供必要的語音文字引導外，不會提供涉及具體考試內容的提示，全憑操作人員訓練和對考試標準的記憶，完成全部考核題目，并在考核完成后，可將身份信息和考核成績，上傳并儲存至服務器，對信息進行綜合管理。

訓練和考核過程，提示檢查環境時，使用手指點擊觸摸屏的形式，檢查三維場景中的檢查點。

在訓練和考核過程中，需要?jiǎng)邮植僮鏖_(kāi)關按鈕等控制部分時，使用掘進機操作平臺上的開關按鈕，以及高仿真的掘進機操作手柄，完成對應操作。

考核過程中，若連接考核終端管理系統，則在管理平臺上，可對當前考核畫面進行遠程查看和控制。

軟件系統連接到考核管理平臺，可對考試人員進行綜合管理。管理功能包括人員信息采集，人員工種，單位等參數設置，考核安排，考試信息存儲，考核狀態監控，考試信息查閱，打印，刪除，增加，修改。

系統可擴展功能1：掘進機自由操作訓練。

系統可擴展功能2：掘進機基礎知識培訓，包含不少于30分鐘時長課件視頻資料講解。

系統可擴展功能3：提供理論考試模塊。

系統可擴展功能4：向上級部門實現自動考試數據上傳。

3. 裝置規格

規格：1340mm×940mm×1820mm
