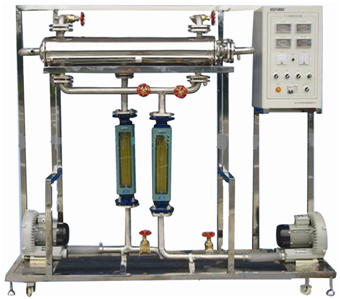

氣-氣列管換熱實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、本給熱系數測定實驗裝置以冷熱空氣為介質，采用氣-氣換熱體系，數據測量準確，實驗效果理想，自動化程度高。

4、裝置采用列管換熱器進行冷熱氣體間的換熱，冷空氣采用空氣而非水，節約了水資源。雙風機主副回路設計，逆流并流換熱流程切換，更貼近工業應用的實際。

5、采用可控硅調壓模塊控制加熱室功率，多組U型翅片加熱管預熱系統，加熱速度快而均勻，鉑熱電阻+可控硅+加熱管作為熱流體溫度的主控手段。

6、整套設備除去特殊材料外均采用工業用304全不銹鋼材料制作，整體進行精細拋光處理，體現整個裝置的工藝完美性。

7、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、了解列管換熱器結構及流程，掌握給熱系數測定的實驗方法。

2、比較列管換熱器逆流、并流換熱實驗的流程及效果。

3、了解影響對流給熱系數的因素和強化傳熱的途徑。表現主要熱阻側流體流速的改變對總傳熱速率的影響。

設計參數

雷諾數Re：<3.5×104。

冷流體（空氣）流量：0～80m3/h。冷流體（空氣）溫度：常溫～60℃。

熱流體（空氣）流量：0～60m3/h。熱流體（空氣）溫度：80～110℃。

公用設施

電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機（自帶氣源），熱流體自帶不銹鋼加熱器連接風機。

實驗物料：空氣，外配設備：無。

主要設備

換熱器：全304不銹鋼換熱器，外設鏡面保溫層。熱流體走管內，冷流體走管間。換熱管規格 Ф12×1.5 mm ，共13根，長1000mm，總換熱面積0.48m2。換熱方式可選擇逆流或并流。

加熱筒：304不銹鋼，加熱功率3.0KW，法蘭拆卸式加熱棒。

風機：旋渦氣泵，功率 550W，最大風量90 m3/h，最大風壓13KPa，與系統軟連接減震降噪，旁路閥調節風量。冷流體進出管：304不銹鋼材質，DN40，進口閘閥調節流量，換熱器進口段法蘭連接轉子流量計。

熱流體進出管：304不銹鋼材質，DN40，帶保溫層。

宇電AI704M多路數字溫度顯示儀。

宇電AI702M多路數字溫度顯示儀。

宇電AI518溫度控制儀（帶手動功能）。

K型熱電偶溫度傳感器6支，Pt100鉑電阻溫度傳感器1支。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼管路、管件及閥門。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

熱流體風量

轉子流量計

就地顯示

手動調節

冷流體風量

轉子流量計

就地顯示

手動調節

熱流體加熱溫度

Pt100鉑電阻

溫度控制顯示儀

固態調壓模塊

溫度

K型熱電偶

數字溫度儀

無
