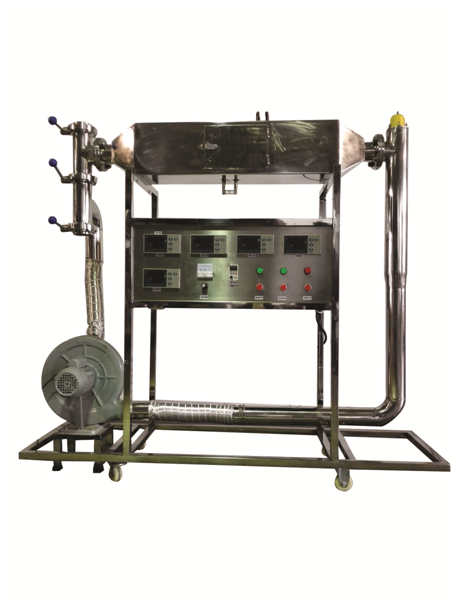

洞道干燥實驗裝置

裝置特點

1、整個裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。

2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。

3、整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行不銹鋼精細拋光處理，體現了整個裝置的工藝完美性。

4、裝置布局合理，干燥箱、管道采用不銹鋼制作，干燥過程在帶硅酸鋁保溫棉的不銹鋼板制作的干燥風道中進行，風道入口裝有氣流均布板。

5、在干燥室之前的加熱室，采用兩組可控硅調相電加熱器加熱空氣。

6、裝置設計可360度觀察，實現全方位教學與實驗。

裝置功能

1、了解實驗室干燥設備的基本構造與工作原理。

2、掌握恒定干燥條件下物料的干燥曲線（X-τ）和干燥速率曲線（U-X）的測定方法。

3、學習物料含水量的測定方法。加深對物料臨界含水量Xc的概念及其影響因素的理解。

4、學習恒速干燥階段物料與空氣之間對流傳熱系數的測定方法。

5、學習用誤差分析方法對實驗結果進行誤差估算。

設計參數

空氣流量：40--100 m3/h、干球溫度：70℃、常壓操作。

實驗物料含水量X：0.2-2.0。

干燥面積S：0.02-0.03m2

干燥速率U：0.5—2.5×10-4 [kg/（s·m2）] 。

物料臨界含水量Xc：0.8。

公用設施

水：裝置自帶濕球溫度加水瓶，實驗前加入100ml水。

電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。

氣：空氣來自風機，經加熱器加熱進入洞道干燥箱（自帶氣源）。

實驗物料：自制粘布長方形物料，重約20克，外配設備：秒表。

對象組成

304不銹鋼洞道干燥器: 長900mm，空氣流通的橫截面積0.0357   m2。

加熱器：304不銹鋼材質，加熱功率3.5KW。

304不銹鋼管路、管件及閥門，風機管道與系統軟連接以減震，風機的入口連接洞道干燥箱的出口蝶閥，洞道干燥箱的出口管道上安裝三個蝶閥，分別控制進風、熱循環風、放風。

孔板流量計，孔板喉徑：Ф50mm，壓差傳感器0～10KPa。

重量傳感器：0-1000g，精度0.5級。

宇電AI702溫度數字巡檢儀。

宇電AI501重量數字顯示儀。

宇電AI501壓差數字顯示儀。

宇電AI518數顯溫度控制儀（帶手動功能）。

Pt100鉑電阻溫度傳感器3支，分辨率：0.1℃。

鼓風機：單相低噪聲中壓風機，電機功率為370W。

電器：接觸器、開關、漏電保護空氣開關。

304不銹鋼儀表柜：測控、電器設備在實驗架上。

304不銹鋼材質框架1800*500*1700mm(長×寬×高)，帶腳輪及禁錮腳。

測控組成

變量

檢測機構

顯示機構

執行機構

干燥風量

孔板流量計

數字壓力儀表

手動閥控

濕物料量

重量傳感器

數字重量儀表

無

干球溫度

Pt100鉑電阻

數字溫度儀表

無

濕球溫度

Pt100鉑電阻

數字溫度儀表

無

加熱室溫度

Pt100鉑電阻

溫度控制顯示儀

固態調壓模塊
