電氣安裝與維修實訓考核裝置

KCDQT-04A型電氣安裝與維修實訓考核裝置

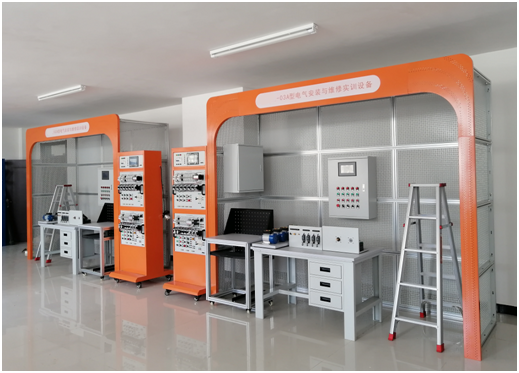

一、設備圖片：

二、設備概述

   本實訓考核裝置參照世界技能大賽有關標準，并結合職業學校實訓教學進行設計開發。針對職業學校電氣、自動化、機電等專業技術基礎課實訓要求，結合工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，開發的一種通用實訓平臺。適合職業學校培養行業所需，具有實際操作技能和工程施工能力的專業人才和初級管理人員。裝置采用鋼制網孔板和鋁合金型材組成基礎架構，較真實的反映施工現場。配備有專用電源控制柜，施工工具線路與學生實訓操作線路安全分離，控制電路電源的緊急停止及多路安全保護 措施使設備具有極高的安全可靠性。

裝置包含工業電氣設備安裝架、電源配電箱、照明套件、電氣控制箱、電機及驅動裝置、指令與指示元件、 PLC、變頻器、觸摸屏、線路器材、電工工具、工具移動車、工具柜等。采用開放式、模塊化、多樣化、 標準化設計。通過電氣系統的設計、布局安裝、接線、程序設計、調試、運行、故障維修等操作，使學生 掌握電氣設備安裝、調試運行、維護等綜合能力。

三、技術參數

1.工作電源：AC380±10％（三相五線）50Hz

2.額定功率： 0.8KW

 3.環境溫度：－10℃ ～40 ℃

 4.相對濕度：≤85%

 5.安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護

 6.外形尺寸：L3010×W1000×H2460mm

  7.設備重量：200kg

  8.PLC：主機 FX3U-16MT-ES/A，擴展模塊FX2N-8EYR

9.變頻器：三菱FR-D740S-0.75K-CHT

10.伺服電機：交流伺服電機HG-KN23J-S100，驅動器 MR-JE-20A

11.步進電機：步進電機SL57STH56-2804A，驅動器DM542S

  12.異步電機：三相交流異步電動機180W/380V  6個頭

  13.雙速電機：雙速電機 YSD7124/2 180W/380V

  14.實訓柜：含X62WT68CA6140Z35四種機床電路

四、產品結構

該設備主要由模擬房、實訓柜、裝配桌、電腦桌、模塊架、伺服電機模塊、步進電機模塊、雙速電機模塊、交流異步電機模塊、傳感器模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。

1、模擬房  整體用鋁型材作骨架，中間用網孔板連接，方便安裝各種實訓配件和模塊。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；模擬房上方弧型設計，整體外形美觀大方，

2、實訓柜、裝配桌、電腦桌、模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。其中實訓柜內含X62 、T68、CA6140、 Z35四種機床電路和故障設置；裝配桌底部帶抽屜柜，結構穩固實用，外形美觀；模塊架內分多層可拆裝，可存放各種實訓模塊。

3、智能考核單元：采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。

?    控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離， 避免復雜連線干擾控制器，系統更加可靠。

?    驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。

?    手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對 話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。

?    手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持 移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

?    可通過 PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與 學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)

?    可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷 路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的 開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故 障設置?？筛鶕?jù)需求擴展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通 路的開路、不良、偶發、短路等故障，共192 路故障設置?？筛鶕?jù)用戶使用要求調整故障設置點的數量和故障設置類型。

?    所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網， 實現遠程集中管理。

?    用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統 組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、 遠程起動、信息反饋、考核評分等功能。

（4）實驗用電智能安全調控裝置要求

1）、特點

當智能控制系統檢測到有漏電或觸電情景出現時，智能控制系統在0.1秒斷開連接，保證人身和財產安全；智能控制系統本身有故障指示燈，用戶可根據智能控制系統故障指示燈顯示判斷出當前故障狀態，便于處理；智能控制系統有掛鎖功能，需要檢修時，在掛鎖位置上鎖，防止他人上電，檢修更安全?？梢圆杉F(xiàn)場輸出型裝置數據，通過多種物聯網通信方式上傳至云端，實現本地設備的遠程監控。

2）、功能

基于物聯網實驗室安全用電智能控制系統，可進行用電數據采集、統計、存儲、分析、查詢等。運用前端數據可視化技術將實時的用電數據展示在平臺上，并以圖表的形式提供可視化的用電信息查詢功能；運用數據庫技術實時監測用電設備和線路運行狀況，對異常狀況及時告警，從而預防電氣火災；運用用電系統故障定位技術及時發現并精準定位用電故障點，自動生成故障報告，協助用戶第一時間修復用電系統故障；運用電能質量監測技術實時分析和評估電能質量問題，并提供定制化的治理方案，協助用戶獲得優質電能；運用大數據技術和行業數學模型統計、分析并挖掘基礎的用電數據，基于數據發掘節能潛力，從而提供能效優化方案。滿足用電管理系統可視、安全、可靠、優質和經濟的智慧用電模塊需求。

3）、基于物聯網實驗室安全用電智能控制系統由執行裝置與網機組成，技術參數分別為：

（1）執行裝置技術參數

（1）極數：3P+N

（2）脫扣特性：C（5-10）In D（10-14）In

（3）額定電流：In 6A、10A、16A、20A、25A、32A、40A、50A、63A

（4）額定電壓：Ue AC 230V/400V

（5）額定頻率f：50Hz

（6）額定短路分?jǐn)嗄芰Γ篒cu10kA

（7）殼架等級額定電流：Inm63A

（8）缺相保護：設備防燒毀保護模式

（9）漏電保護：元器件損壞保護模式

（10）過載保護：電流過大防燒毀模式

（11）短路保護：碰線防燒毀模式

（12）掛鎖保護：便于維修安全

（13）過溫保護：可監測線路溫度

（14）過欠壓保護：防止造成人身事故和機械設備損壞

（15）漏電或觸電時0.1秒斷開

（16）故障指示燈，便于查看工作狀態

（17）掛鎖功能，檢修更方便

（2）網機技術參數

（1）內置STM32F103C8T6主控芯片

（2）外置8M無源晶振

（3）采用SP3485作為485通信芯片

（4）485防浪涌保護

（5）標準RS485接口，可直接串口設備

（6）智能型數據終端，便捷實現數據傳輸功能

（7）提供強大的中心管理軟件，方便設備管理

（8）提供便捷的軟件升級和固件更新服務

（9）提供數據庫數據備份，方便查看歷史數據

（10）尺寸：89mm*67.5mm*20.5mm

（11）重量：70g

（12）電源：AC220V

（13）功耗：1.5W

（14）工作溫度：-25℃ - +70℃

（15）工作濕度：95%

（16）WiFi版最大下行傳輸速率：64kbps

（17）WiFi版最大上行傳輸速率：32kbps

五、KCDQT-04A型電氣安裝與維修實訓設備成套配置清單

KCDQT-04A型產品配件包二級配置清單

六、實訓項目舉例

1．電表箱的安裝

2．配電箱的安裝

3．日光燈的安裝

4．白熾燈的安裝

5．吸頂燈的安裝

6．節能燈的安裝

7．高壓鈉燈的安裝

8．PVC管的處理與布置

9．PVC管的穿線

10．開關與插座的安裝

11．分線盒的安裝

12．線路分配設計

13．施工規范的學習與訓練

14．安全施工要求學習與訓練

15．兩地控制一盞燈

16．線槽布線施工訓練

17．隔離開關的安裝

18．配電線路的接線實訓

19．金屬橋架的組合與安裝實訓；

20．塑料線槽的敷設實訓；

21．金屬線管的敷設實訓；

22．電氣控制箱的安裝

23．電氣控制電路安裝實訓

24．三相異步電動機直接起動、停車的控制電路連接；

25．接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

26．按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

27．按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

28．三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；

29．三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；

30．三相交流異步電動機能耗制動控制電路的連接；

31．三相交流異步電動機反接制動控制電路的連接；

32．多臺（3臺及以下）電動機的順序控制電路的連接

33．電動機的往返行程控制電路的連接；

34．普通車床控制電路的連接；

35．三相交流異步電動機既能點動，又能連續轉動的控制電路連接；

36．兩地控制電路的連接；

37．按鈕切換的雙速電動機調速控制電路的連接；

38．時間繼電器切換的雙速電動機調速控制電路的連接；

39．變頻器面板功能參數設置和操作實訓；

40．變頻器對電機點動控制、啟停控制；

41．電機轉速多段控制；

42．工頻、變頻切換控制；

43．基于模擬量控制的電機開環調速；

44．基于面板操作的電機開環調速；

45．變頻器的保護和報警功能實訓；

46．基于PLC的變頻器開環調速；

47．PLC控制電機順序啟動；

48．PLC控制三相異步電動機Y-△啟動電路；

49．觸摸屏的參數設置；

50．觸摸屏的編程；

51．觸摸屏、PLC、變頻器的綜合實訓；

52．兩相混合式步進電機的控制；

53．交流伺服電機的控制；

54．CA6140車床電路的操作及故障考核實訓；

55．Z35鉆床電路操作及故障考核實訓；

56．X62W萬能銑床電路操作及故障考核實訓；

57．T68鏜床電路操作及故障考核實訓；
