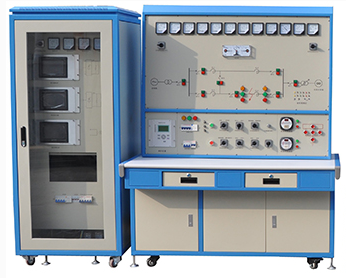

電力系統綜合自動化試驗臺

電力系統綜合自動化試驗臺

一、概述：

電力系統綜合自動化試驗臺與實訓平臺，依據《電力系統自動化裝置原理》、《電網監控及調度自動化》等課程，結合現場實踐與發展趨勢，精心設計而成。此實訓平臺采用控制柜與實訓臺相結合的結構，將控制與輸電功能分離，專注于發電廠自動化裝置、監控、運行及繼電保護的實踐操作。它適用于電力、電氣、自動化類專業的教學實訓，也可作為課程設計、畢業設計、工程訓練與科研項目的硬件支撐。同時，它還能為電力系統技術人員及職業教育提供培訓服務。

這一電力系統綜合自動化技能實訓考核裝置，由五大核心部分組成：同步發電機組、機組控制柜、輸電線路及監視保護屏、無窮大電力系統和阻抗負載。該裝置全面覆蓋發電廠中的自動化裝置、監控、運行及繼電保護等內容的操作、測試與實驗。固定式結構設計使其更加穩固可靠。無論是高校、中專還是技校，這一實訓平臺都是電力、電氣、自動化類課程的理想實訓工具，也適用于電力行業發電人員的培訓。

二、特點：

1、這款實訓裝置實現了多功能一體化，全面模擬現代電能發電、并網、傳輸?shù)耐暾鞒?，為學員提供真實而豐富的實踐環境。

2、核心設備包括實驗臺、控制柜、發電機組及三相可調負載等，全面滿足教學與實踐的多樣化需求。

3、控制柜集成微機準同期裝置、微機勵磁裝置及微機調速裝置，為實驗提供精準而高效的控制支持。

4、實驗內容豐富多樣，包括發電機組起動與運轉、同步發電機勵磁控制、準同期并列運行、系統穩定性實驗等，共涵蓋二十多個實驗項目。

5、采用7吋彩色觸摸屏，人機交互界面清晰直觀，實時顯示電氣參數，支持全觸摸屏操作，實現人機友好互動。

6、采用先進的DSP+CPLD芯片技術，確保數據處理的高效性和靈活性，滿足大計算量、高速度的要求，提升整個控制系統的性能。

7、結合人工智能與自適應PID控制，實現發電機轉速及輸出電壓的精準調節，消除振蕩現象，使控制過程始終處于最佳狀態。

8、控制器采用模塊化插接式設計，各單元獨立且通過總線連接，提高了系統的可靠性、靈活性和可維護性。

9、裝置設計注重安全，配備完善的人身保護功能，確保實訓過程的安全可靠。

三、實訓項目：

1. 原動機啟動與運行實操

2. 調速裝置操作與性能分析

3. 原動機與調速裝置的協同控制實訓

4. 發電機機電特性測試與分析

5. 發電機空載特性曲線的繪制與解讀

6. 發電機短路特性曲線的測量與研究

7. 發電機外特性及調整特性的實驗

8. 發電機零功率因數負載特性研究

9. 同步發電機勵磁控制實訓

10. 微機勵磁裝置基本操作技能

11. 不同α角勵磁電壓波形觀測與分析

12. 同步發電機起勵操作

13. 多種控制方式的切換與應用

14. 逆變滅磁與跳滅磁開關滅磁實驗

15. 伏赫限制功能測試

16. 欠勵限制條件下的發電機運行

17. 同步發電機強勵實驗

18. 調差特性測試與調整

19. 過勵限制條件下的發電機性能

20. 準同期并列運行操作實訓

21. 微機準同期裝置操作技巧

22. 自動準同期條件測試與調整

23. 相敏環節測試與線性整步電壓形成

24. 導前時間的整定與測量方法

25. 壓差、頻差和相差的閉鎖與整定實驗

26. 手動準同期并網操作

27. 半自動準同期并網實訓

28. 自動準同期并網操作

29. 單機與無窮大系統穩定運行方式研究

30. 單回路穩態對稱運行特性分析

31. 雙回路與單回路穩態對稱運行比較

32. 單回路穩態非全相運行實驗

33. 單機帶負荷運行實訓

34. 獨立系統特性分析與測試

35. 不同負荷的投切操作

36. 單機甩負荷實驗

37. 電力系統功率特性與功率極限測定

38. 無調節勵磁時功率特性與極限研究

39. 手動調節勵磁時功率特性與極限測定

40. 微機自并勵時功率特性與極限分析

41. 微機他勵時功率特性與極限測定

42. 單回路、雙回路輸送功率與功角關系研究

43. 電力系統靜態穩定性的提升方法

44. 電力系統暫態穩定性測試與分析

45. 短路類型對暫態穩定性的影響實驗

46. 故障切除時間對暫態穩定性的影響

47. 強勵磁對暫態穩定性影響的實驗

48. 線路重合閘及其對暫態穩定性影響的測試

49. 同步發電機異步運行與再同步實訓

50. 提升電力系統暫態穩定性的措施研究

四、電力系統綜合自動化技能實訓考核平臺配置清單
