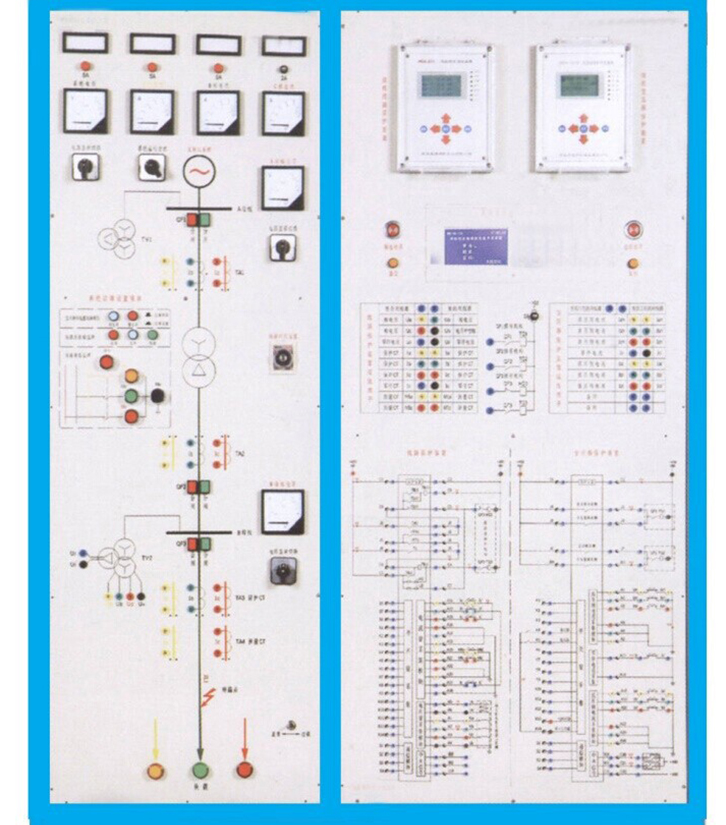

電力系統微機保護綜合實訓裝置
一、電力系統微機保護綜合實訓設備概述
電力系統微機保護綜合實訓裝置是針對職業院校電力技術類專業設計的實訓教學設備。其核心在于采用先進的微機線路測控裝置和微機變壓器測控裝置，搭配模擬一次系統，包括輸電線路、電力變壓器、負載阻抗等模塊，以及三相可調電源調壓器和智能故障設置排除系統。通過這些設備，學生可以全面學習微機線路和變壓器保護裝置的特性測試、接線、參數整定以及運行調試等技能。此裝置不僅適用于電力行業的技能培訓，也適用于職業院校的實訓教學，為電力系統專業技術的學習提供了實踐平臺。
二、電力系統微機保護綜合實訓設備特點
核心設備先進：裝置采用高性能的微機線路測控裝置和微機變壓器測控裝置，確保實訓效果的真實性和準確性。
物理模擬直觀：配備模擬一次系統，使學生能夠直觀地觀察和了解電力系統在各類短路故障時的電量參數變化。
擴展性強：實訓裝置具備升級接口，用戶可根據需求擴展繼電保護及二次回路實訓項目，滿足不同的教學需求。
通信組網功能：裝置支持RS-485總線接口，可實現基于微機測控裝置的電力系統SCADA，提升實訓教學的科技含量。
三、電力系統微機保護綜合實訓裝置技術指標
額定電壓：裝置設計在三相五線～380V±10%的電壓范圍下運行，頻率為50Hz，確保實訓環境穩定。
工作環境：設備適應-5℃～+40℃的環境溫度范圍，相對濕度小于85%（25℃），并能在海拔低于4000m的地區正常使用。
額定容量：裝置的額定容量為3.0kVA，滿足實訓過程中各種設備的工作需求。
外形尺寸：實訓裝置的外形尺寸為1240mm×500mm×2000mm，設計合理，便于搬運和存放。
四、實訓項目
一、微機線路保護實訓
模擬電力系統不同運行方式，包括正常、最大、最小運行狀態的模擬。
模擬系統短路故障，以分析其對線路保護的影響。
學習并掌握微機定時限過流保護的原理與操作。
探究微機帶時限電流速斷保護與無時限電流速斷保護的區別和應用。
深入了解階段式過電流保護的原理及其實訓操作。
研究運行方式對保護靈敏度的影響，并進行靈敏度校驗。
學習電流電壓連鎖保護的原理及其實訓操作。
掌握反時限電流保護的特點及其在電力系統中的應用。
學習階段式過電流保護與自動重合閘前加速、后加速的配合應用。
探究其他線路保護形式，擴展知識面。
二、微機變壓器保護實訓
測量系統正常運行時的電流和電壓，以及不平衡電流的變化情況。
模擬變壓器瓦斯保護動作，分析其原理和實訓操作。
學習變壓器差動保護的原理，并進行實訓操作。
掌握變壓器過電流保護的原理與設置方法。
探究變壓器反時限過電流保護的特點及應用。
學習變壓器過負荷保護的原理與實訓操作。
掌握變壓器零序過電流保護的原理及應用。
三、回路故障排除實訓
學習并掌握微機線路故障排除的方法和技巧。
掌握微機變壓器故障排除的方法和流程，提高解決問題的能力。
