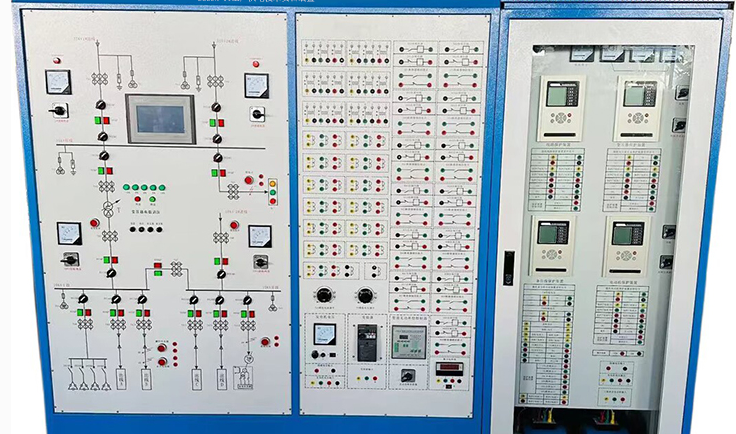

工廠供電技術實訓裝置

工廠供電技術實訓裝置

一、概述

“工廠供電技術實訓裝置”是結合機械工業相關職業技能鑒定指導中心的教材，特別是《高級電工技術》、《電工基礎（高級工適用）》等，與《工廠供電》和《供配電技術》課程緊密銜接，而研制出的實訓設備。它主要模擬35kV總降壓變電所、10kV高壓變電所及車間用電負荷的供配電線路，包括其中的微機繼電保護裝置、備用電源自動投入裝置、無功自動補償裝置等電氣一次、二次、控制、保護等核心內容。通過此裝置的訓練，學生不僅能深入理解理論知識，更能培養實際操作技能，加深對變壓器、電動機組、互感器、模擬表記等元器件特性的認識。

二、產品構成與特性

1. 實用至上

實訓裝置緊密結合實際教學內容，充分采納專業教師的建議，并融入工程實踐經驗。它全面涵蓋了工廠供電系統的受電、輸送、分配、控制、保護等實踐技能訓練，使學生能掌握正確的電路操作、倒閘操作、運行控制以及各種運行方式調整規程。其結構清晰，操作靈活簡便，安全穩定，為學生提供了極佳的實訓環境。

2. 綜合功能

本裝置集成了工廠供電相關的多種功能，如微機線路保護、微機電動機保護、備自投及無功補償?shù)?。采用的模型和設備均模擬工廠實際現場情況，非常適合進行理論分析和數值計算。

3. 技術先進

裝置結合了微機繼電保護、工業觸摸屏和PLC等現代檢測技術，采用分層分布式控制方式，構建了集控制、保護、測量和信號于一體的綜合自動化實訓平臺。這反映了當前自動化和通信技術在供配電網中的深刻變革。

三、技術規格

輸入電源：三相四線～380V±10% 50Hz±2%

整體功率：≤3kVA

實訓臺材質：鐵質亞光密紋噴塑，鋁質面板（凹字爛板技術）

尺寸：1771mm×1804mm×726mm

通訊接口：支持RS-485和以太網，采用標準MODBUS協議

保護裝置精度：測量元件誤差≤1%；電流、電壓、輸出、頻率測量精度均為0.2級；功率因數、有功、無功測量精度為0.5級；通訊分辨率≤1ms

四、實訓內容

1. 工廠供電系統認知

（1）實訓臺電氣主接線圖的認知

（2）觸摸屏操作訓練

（3）深入理解電氣主接線圖

2. 變配電室操作技能培訓

（1）互感器接線方式學習

（2）變壓器有載調壓操作

（3）線路停送電流程實訓

（4）變壓器與母線倒閘操作

3. 高壓線路微機繼保實訓

（1）系統不同運行方式模擬

（2）系統短路模擬

（3）電秒表操作訓練

（4）微機線路保護裝置參數設置

（5）多種電流速斷保護實訓

（6）過電流保護實訓

（7）電流電壓連鎖保護實訓

4. 高壓電動機繼保實訓

（1）變頻器參數設置

（2）變頻器開環調速訓練

（3）電動機啟動方式學習

（4）微機電動機保護裝置參數設置

（5）電動機速斷與反時限過流保護實訓

（6）電動機出口短路模擬

5. 供電系統自動裝置實訓

（1）備用電源自動投入裝置參數設置

（2）備用電源投入操作

（3）無功補償裝置參數設置

（4）無功自動補償功能實訓

（5）備投投入條件測試

（6）進線與母聯備投實訓

（7）無功補償裝置與功能認知

6. 工廠供電監控實訓

（1）SCADA監控系統操作

（2）四遙功能實驗

（3）故障錄波與事件記錄查詢實訓

五、主要配置清單
