供配電技術實訓設備

供配電技術實訓設備

工廠供電綜合自動化實訓室設備是電氣自動化控制實訓基地的核心組成之一。該實訓裝置旨在模擬中型工廠的供配電系統，全面反映供電系統的一次和二次部分的實際運行情況。作為一個集控制、保護、測量和信號為一體的綜合自動化實訓平臺，它承擔著培養機電一體化技術和電氣自動化技術專業學生的重要任務，同時也服務于特種電工實訓教學及企業供電培訓等需求。

為了進一步提升員工的專業技能，我廠計劃建立一套員工培訓屏。這套設備將實現倒閘模擬操作、繼電保護試驗以及斷路器遙控操作等多項功能，使員工能夠在安全的環境中進行實際操作，提升實戰能力。

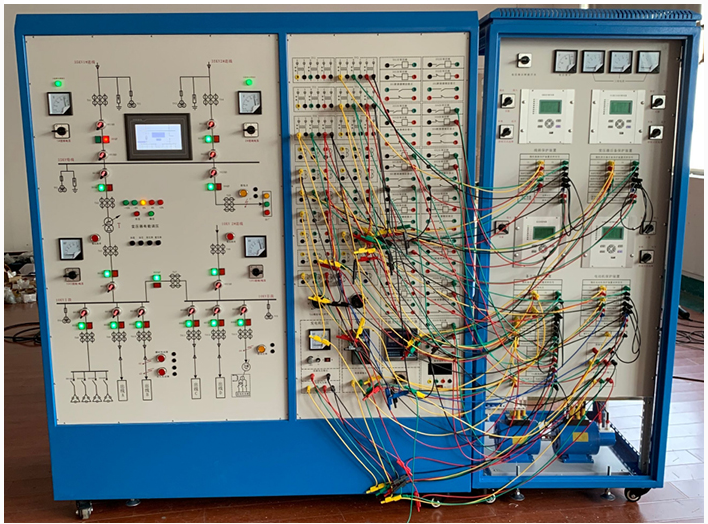

同時，我們還將設置一套工廠供配電技術實訓裝置。這套裝置將模擬35kV總降壓變電所、10kV高壓變電所以及車間用電負荷的供配電線路，包括微機繼電保護裝置、備用電源自動投入裝置、馬達保護器、智能采集模塊以及工業人機界面等關鍵設備。通過這些設備，員工可以深入了解供配電系統的運行原理，掌握實際操作技能。

在二次及自動化設備方面，我們將采用我廠目前的產品，確保實訓裝置的技能訓練與現場運行高度貼近。這將有助于員工更好地適應實際工作環境，提高工作效率。

具體的實訓內容包括以下幾個方面：

一、工廠變配電室值班技能培訓

1. 掌握電流互感器與電壓互感器的接線方式，確保測量準確。

2. 熟悉變壓器有載調壓的操作流程，確保電壓穩定。

3. 掌握線路停送電操作的規范流程，確保操作安全。

4. 熟練進行變壓器倒閘操作，提升應對突發情況的能力。

5. 掌握母線倒閘操作技巧，優化系統運行。

6. 掌握斷路器遙控操作方法，實現遠程控制。

二、工廠高壓線路的微機繼電保護實訓

1. 模擬系統正常、最大、最小運行方式，了解不同運行狀態下的保護需求。

2. 模擬系統短路故障，掌握微機繼電保護裝置的動作原理。

3. 進行微機線路保護裝置保護試驗，驗證保護效果。

三、高壓電動機的繼電保護實訓

1. 掌握變頻器參數整定操作方法，優化電機運行性能。

2. 開展變頻器的開環調速實訓，提升調速技能。

3. 學習三相異步電動機的啟動方式，實現高效啟動。

4. 掌握微機電動機保護裝置參數整定操作，確保電機安全運行。

5. 了解高壓電動機的速斷保護原理及操作。

6. 學習高壓電動機的反時限過流保護原理及設置方法。

7. 模擬電動機出口短路故障，掌握應對措施。

四、工廠供電系統的自動裝置實訓

1. 掌握備用電源自動投入裝置參數整定操作方法，確保備用電源可靠投入。

2. 進行備用電源自動投入試驗，驗證裝置性能。

3. 學習備投投入條件測試方法，確保投入準確及時。

主要配置清單：
