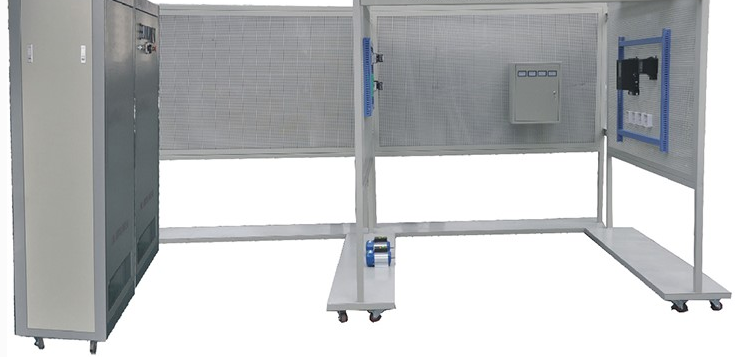

電氣動力設備安裝調試技能實訓裝置（中級）

電氣動力設備安裝調試技能實訓裝置（中級）

電氣動力設備安裝調試技能實訓裝置，是根據國家職業資格培訓教材要求精心設計的，旨在滿足電氣設備安裝工初級和中級的技能培訓需求。這款實訓裝置廣泛適用于職業院校、技工學校以及各類培訓中心，是電氣設備安裝工技能培訓與技能考核的優選設備。

一、裝置特點概覽

實訓裝置采用建筑模型設計，內含電纜敷設管道模擬、變壓器及配電室、二次接線及室內布線室等結構。實訓內容涵蓋電纜敷設、電力變壓器安裝、低壓電纜終端制作、小型配電箱安裝、線管布線以及電動機安裝等模塊，各模塊既可以獨立進行實訓操作，也可以組合成系統進行綜合實訓。

二、技術性能詳述

1. 輸入電壓：三相四線制～380V±10%，頻率為50Hz，確保實訓裝置在各種電氣環境下穩定運行。

2. 工作環境：適應于-5℃至+40℃的溫度范圍，相對濕度小于85%（25℃時），海拔低于4000米的環境條件，保證實訓裝置在各種工作環境中均可正常使用。

3. 裝置容量：嚴格控制在6KVA以下，實現高效能源利用。

4. 外形尺寸：裝置尺寸設定為4800mm×2400mm×2000mm，緊湊的結構設計便于移動和布置。

三、豐富的實訓項目

1. 常用工具與儀器儀表的使用：涵蓋兆歐表、電壓表、電流表、萬用表等儀器的使用，以及電工儀表的安裝和接線。

2. 常用元器件的質量判別：涉及二極管、三極管、晶閘管等元器件的極性、類型、管腳及質量的判別。

3. 電動機、變壓器的安裝與調試：包括電機控制回路元器件的安裝，電動機的抽芯檢查與干燥，以及變壓器安裝前后的檢查等。

4. 電纜敷設與檢測試驗：模擬電纜橋架敷設，制作戶內、戶外電纜中間頭和終端頭，進行電纜絕緣測試及故障判別處理。

5. 高壓開關柜與操作機構的組裝調整：按照工藝要求安裝硬母線，調整隔離開關及操作機構，組裝開關柜等。

6. 車間配電所與動力配電工程安裝調試：涵蓋變送器調校、繼電保護系統調試、照明與動力配線工程施工模擬等。

四、安全操作及其他

實訓裝置注重安全操作教育，包括解救觸電者操作、電氣安全用具的正確使用以及電氣試送電操作的安全規定事項等內容。此外，裝置還配備交流耐壓測試儀，用于電氣設備的絕緣性能和安全性測試，具有廣泛的電壓、漏電流測試范圍以及報警值預置和定時功能。
