建筑供配電技術實訓設備及其配套裝置，是專為建筑電氣強電類項目設計、安裝、調試、維修而打造的實踐訓練基地。這一系列的實訓設備，不僅涵蓋了低壓電器和電氣控制柜的認識，還深入到了電流電壓測量電路的連接、電能測量、照明安裝以及三相交流異步電動機的啟動和停止控制等多個實操項目。此外，學員還可以在這里學習更為復雜的控制線路連接，如自動往返控制、雙速電動機制動等，使理論知識得以在實踐操作中得到驗證與升華。

這一實訓裝置的設計，緊密結合了當前高職高專院?！督ㄖ┡潆姟贰ⅰ督ㄖ姎饧夹g(shù)基礎》等相關課程的教學要求，充分反映了建筑供配電系統的實際應用和發展趨勢。無論是電力、電氣和自動化等電類專業，還是建筑電氣、工業與民用建筑等非電類專業，這一裝置都能提供豐富的教學實訓內容，幫助學生更好地理解和掌握相關知識。

在技術條件方面，建筑供配電技術實訓裝置嚴格遵守國家標準，確保人身安全和設備安全。電源輸入端設有電流型漏電器，一旦發生漏電現象，裝置會立即告警并切斷總電源。同時，采用全封閉性安全實驗導線，有效避免觸電事故的發生。此外，裝置還配備了多重保護功能，如儀表過量程保護、交直流電源的短路保護等，確保實訓過程的安全可靠。

在電源方面，實訓裝置采用三相380V±5% 50Hz的工作電源，通過通斷按鈕控制輸出0~380V可調交流電壓，最大輸出功率達到3kVA。這樣的設計既滿足了實訓教學的需要，又保證了電源的穩定性和可靠性。

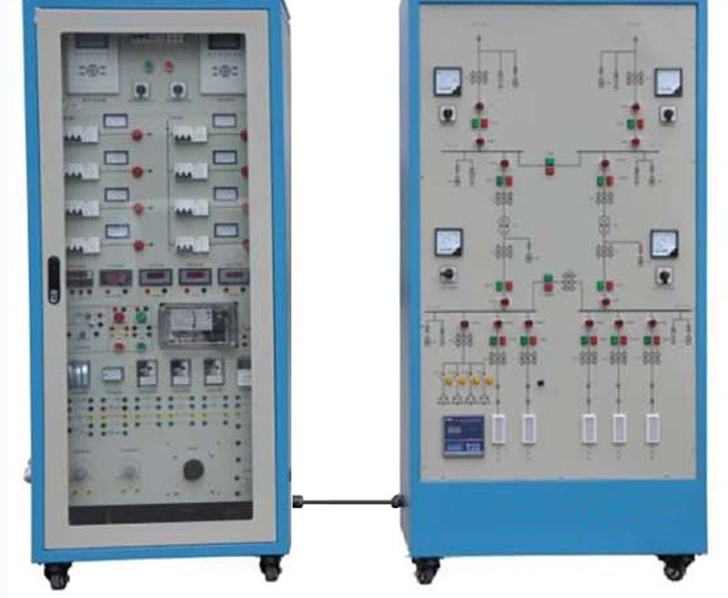

控制屏和操作柜是實訓裝置的重要組成部分?？刂破辽险故玖藢嵱栆淮尉€路，從上到下依次為總降變電所、低壓配電所及建筑用電負荷，使得學員能夠直觀地了解整個供配電系統的構成和運行原理。操作柜則裝有備用電源自動投入裝置、儀表、無功自動補償控制器等二次控制回路設備，為學員提供了豐富的實踐操作機會。

儀表是實訓裝置中不可或缺的部分。交流電壓表、交流電流表、直流電壓表、直流電流表以及電秒表等儀表的配備，使得學員能夠準確測量電路中的各項參數，進一步加深對供配電技術的理解。這些儀表都具有較高的精度和超量程保護功能，保證了測量結果的準確性和安全性。

二、實驗內容的深度探索與實踐

1、建筑供配電設備實訓的細致研究

1）常用低壓電器的認知與精確安裝——通過對低壓電器的全面理解，確保其在供配電系統中的正確安裝與運行，保障電力系統的穩定與安全。

2）電壓互感器和電流互感器的深度認知與安裝實踐——深入理解互感器的工作原理，準確安裝互感器，以實現電流、電壓的精確測量與轉換。

2、建筑供配電網絡的全面實訓

1）供電網絡的運行與精細調試——對供電網絡進行全面檢測與調試，確保其在各種工作環境下都能穩定運行，為建筑提供穩定的電力供應。

2）配電網絡的運行與精確調試——通過對配電網絡的細致調試，優化配電效率，降低能耗，提高電力系統的經濟性。

3、建筑供配電系統繼電保護的深入實訓

1）電磁式電流繼電器、時間繼電器、中間繼電器、電壓繼電器和信號繼電器的認知與實踐——深入理解電磁式繼電器的工作原理，掌握其在供配電系統中的應用與調試技巧。

2）反時限電流繼電器的深度研究——探究反時限電流繼電器的特性與工作原理，以便在復雜的工作環境中進行精確的保護與控制。

4、低壓配電線路繼電保護的專項實訓

1）低壓配電線路分級保護的實踐應用——通過分級保護，實現對低壓配電線路的精確控制，防止因故障導致的電力損失。

2）接地保護的細致研究與實踐——深入理解接地保護的重要性，確保電氣設備的接地安全，防止電擊事故的發生。

5、高壓供電線路繼電保護的專項實訓

1）高壓線路定時限的過電流保護實踐——通過定時限的過電流保護，確保高壓線路在過電流情況下能夠及時切斷，防止設備損壞。

2）高壓線路反時限的過電流保護研究——探究反時限過電流保護的工作原理，實現對高壓線路的全面保護。

3）高壓線路電流速斷保護的深入實踐——通過電流速斷保護，快速切斷故障電流，保障電力系統的安全穩定運行。

6、供配電系統的二次回路與自動裝置系統的綜合實訓

1）高壓斷路器的控制和信號回路的深入研究與實踐——理解并實踐高壓斷路器的控制邏輯與信號傳遞，確保其在供配電系統中的穩定運行。

2）電測量儀表與絕緣監視的細致操作——通過電測量儀表精確測量電力參數，利用絕緣監視保障電氣設備的絕緣性能。

3）電力線路的自動重合閘的深入探索與實踐——研究并實踐自動重合閘的工作原理，提高電力線路的供電可靠性。

4）供配電系統的備用電源自動投入的實踐應用——通過備用電源的自動投入，確保在主電源故障時能夠迅速恢復供電。

5）供配電系統的無功功率補償?shù)木毑僮鳌脽o功功率補償裝置，提高電力系統的功率因數，降低線路損耗。

7、高層建筑電氣設備配電系統的全面實訓

1）建筑照明系統配電的精細設計與實施——根據建筑照明需求，精確設計配電方案，確保照明系統的穩定運行。

2）建筑動力系統配電的優化實踐——針對建筑動力系統的特點，優化配電方案，提高動力設備的運行效率。

3）建筑弱電系統配電的深入探索與實踐——理解并實踐建筑弱電系統的配電需求，保障其正常運行，提高建筑智能化水平。
