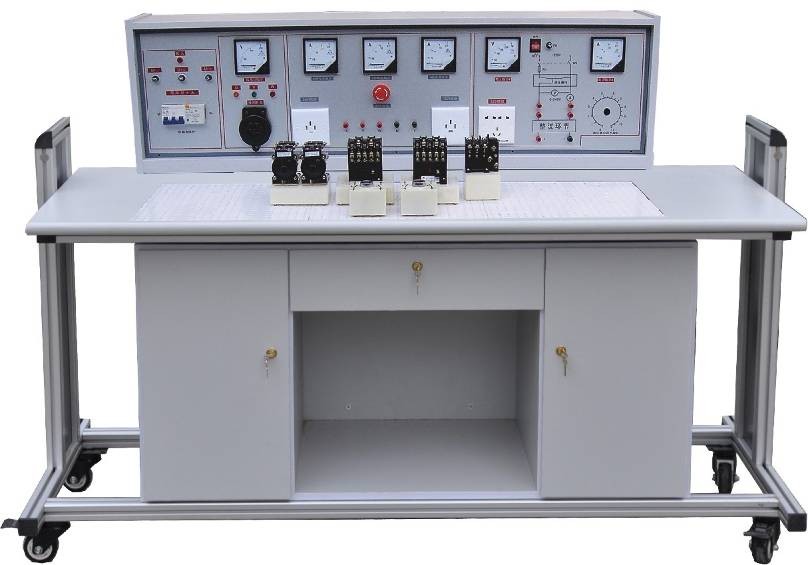

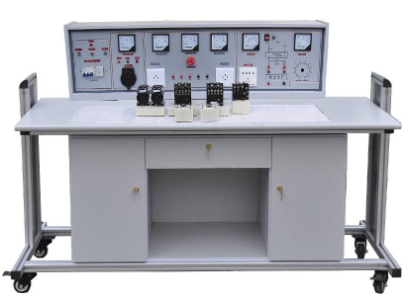

KC-18D型通用電力拖動實驗臺
一、本產品研制的深遠意義：
我們精心打造的電源控制柜，特別配備了三相漏電開關和醒目的帶自鎖急停按鈕，旨在確保實驗人員的人身安全以及實驗設備的穩定運行。此外，設備還設有工作電流及電壓的指示表，功能豐富，滿足各類實驗需求。值得一提的是，實驗元器件已預先安裝在元件盒上，實驗時無需繁瑣的螺絲固定步驟，只需將元件盒輕松插入通用底板，即可快速進行連線實驗，極大地提升了實驗效率。同時，示教臺上的立式演示屏能夠讓學生清晰地觀看教師的講解，提升教學效果。該套設備無疑是實驗室更新?lián)Q代及新增設備的理想選擇，為實驗室的現代化發展注入了新的活力。
二、產品結構與配備概覽（以三十座為例）：
1、學生實驗桌設計：
為了滿足學生實驗的需求，我們特別配置了15臺學生實驗桌。每張桌子可供兩位學生同時使用，確保實驗的順利進行。實驗桌的外形尺寸經過精心設計，長160cm、寬68cm、高80cm，既保證了操作的舒適性，又充分利用了實驗室空間。桌面中央配置有通用插板，尺寸為90×35cm，方便學生進行各類電氣連接。桌下部設有元件儲存柜，方便學生儲存和取用實驗器材，使實驗室管理更加規范。
2、器材配備清單：
除了學生實驗桌外，我們還為學生配備了豐富的實驗器材。具體器材配備情況詳見清單（以三十座為例），以確保學生能夠充分開展各類實驗活動，提高實驗效果。這些器材的選擇和配備都經過嚴格的篩選和測試，以確保其質量和性能符合實驗要求。
器材清單：
序號 | 名稱 | 型號（或規格） | 單位 | 數量 | 備注 |
1 | 學生桌 | 臺 | 1×15 | ||
2 | 學生凳 | 張 | 2×15 | ||
3 | 保護皮 | 張 | 1×16 | ||
4 | 保險管 | 2安培 | 只 | 6×16 | |
5 | 交流接觸器 | CJ10-l0A 380V | 個 | 6×16 | 已裝元件盒上 |
6 | 指示燈 | XD-5 | 〃 | 3×16 | 已裝元件盒上 |
7 | 整流二極管 | IN5408 | 只 | 5×16 | 已裝元件盒上 |
8 | 電阻 | RX-510Ω/30W | 〃 | 3×16 | 已裝元件盒上 |
9 | 鈕子開關 | KN1×2 | 〃 | 3×16 | 已裝元件盒上 |
10 | 行程開關 | LXl9-001 | 〃 | 4×16 | 已裝元件盒上 |
11 | 按鈕-紅 | LAl9-ll | 〃 | 2×16 | 已裝元件盒上 |
12 | 按鈕-綠 | LAl9-11 | 〃 | 4×16 | 已裝元件盒上 |
L3 | 倒順開關 | KO-3 380V/10A | 〃 | １×16 | 已裝元件盒上 |
14 | 三相閘刀 | 380V l5A | 〃 | １×16 | 已裝元件盒上 |
15 | 三相雙投閘刀 | 380V l5A | 〃 | 1×16 | 已裝元件盒上 |
16 | 熱繼電器 | JRO-20/3 | 〃 | 2×16 | 已裝元件盒上 |
17 | 時間繼電器 | JS7-1A 380V | 〃 | 2×16 | 已裝元件盒上 |
18 | 變壓器 | BK-25W 380V/6.3V 36V | 〃 | １×16 | 已裝元件盒上 |
19 | 導線 | 銅蕊線1.0MM | 米 | 若干 | |
20 | 尖咀鉗 | 把 | 1×16 | ||
21 | 螺絲刀 | 把 | 3×16 | ||
22 | 萬用表 | MF-47型 | 只 | 1×16 | 大號、小號平頭、十字 |
23 | 電動機 | Y/Δ380V | 臺 | 2×16 |
三、實驗內容
1．閘刀開關正轉控制線路 2．接觸器點動正轉控制線路 3．具有自鎖的正轉控制線路 4．具有過找保護的正轉控制線路 5．倒順開關控制正反轉控制線路 6．接觸器聯鎖的正反轉控制線路 7．按鈕聯鎖的正反轉控制線路 8．按鈕接觸器復合聯鎖控制線路 9．自動往返行程控制線路 10．接觸器控制串聯電阻降壓起動線路 11．時間繼電器控制串聯電阻降壓控制線路 12．手動Y/△降壓起動 | 13．接觸器控制Y/△降壓起動 14．時間繼電器控制Y/△降壓起動 15．QX3-13型Y/△自動起動控制線路 16．半波整流能耗制動控制線路 17．全波整流能耗制動控制線路 18．C620車床電氣控制線路 19．手動降壓起動 20．單相運行反接制動控制線路 21．電動葫蘆電氣控制線路 22．C6163車床電氣控制線路 23．控制電路聯鎖控制線路 24．主電路聯鎖控制線路 |
