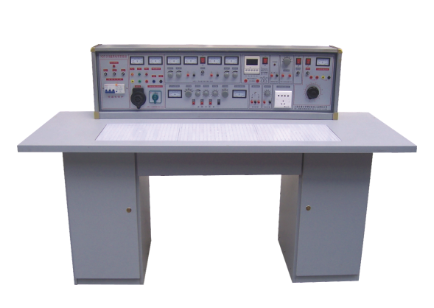

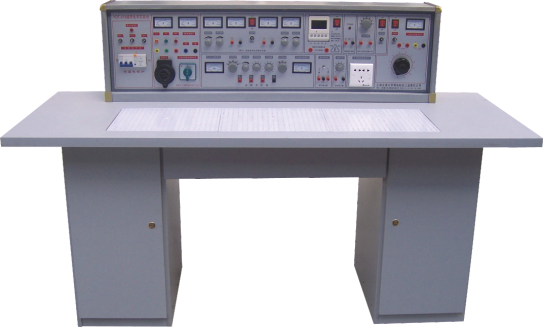

KC-18A型通用電工實驗臺
一、產品特點簡述：

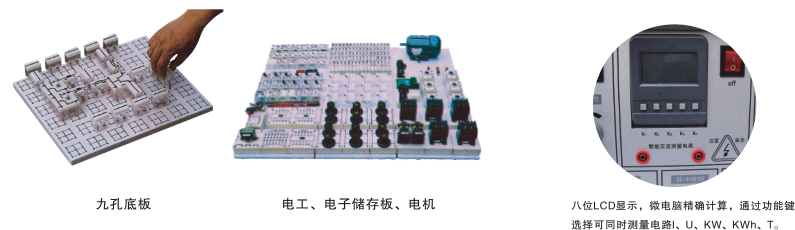

此款實驗臺融合了先進的安全防護措施與多元化的功能特點，為用戶提供安全穩定的實驗環境。實驗桌中央設有通用電路板，該電路板采用注塑工藝制作，表面均勻分布九孔為一組的互通插孔，允許用戶通過元件盒進行靈活拼接，輕松構建各種實驗電路。元件盒設計透明，便于觀察，盒蓋印有清晰持久的元件符號，線條流暢美觀。盒體與盒蓋采用便捷的壓卡式結構設計，便于維修與拆裝。實驗所需的元器件均有序地存放在實驗桌下方的左右柜內，大大提高了實驗室的管理效率，實現了高度規范化的操作，并大幅減輕了教師實驗前的準備工作負擔。
二、實驗臺及操作桌結構概述：
1．實驗臺外殼尺寸：123×35×20cm 2．三相保險座 3．三相電源輸入指標 4．總開關：實驗臺電源總開關，帶漏電、過載保護 5．試驗按鈕：試驗漏電開關漏電功能 6．電源輸入指示1只 7．電源輸出指示3只(紅、綠、黃三色) 8．交流電壓表：指示輸出線電壓 9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況 10．接線座5只：A單元三相四線及地線輸出 11．電流表W相電流輸出指示 12．O/I開關：三相四線電源輸出控制 (提高安全系數) 13．接線座2只：B單元交流低壓電源輸出 14．電表(2A)：B單元交流電流指示 15．旋鈕：B單元3-24V交流低壓選擇輸出 16．開關：C單元雙路直流穩壓電源開關 17．旋鈕：C單元雙路Ⅰ路穩流調節 18．旋鈕：C單元雙路Ⅱ路穩流調節 19．接線座2只：C單元Ⅰ路直流穩壓輸出 20．保險座：C單元雙路穩壓電源保險 21．電表4只：雙路穩壓電源電壓、電流指示 22．接線座：D單元直流5V穩壓輸出 23．電表：D單元電流0.5V輸出指示 24．開關1：控制各低壓交流電、信號源 25．開關2：控制E單元交直流調壓電源 26．電表：E單元交流電壓輸出指示 27．接線座4只：E單元交流、直流輸出口 | 28．旋鈕：E單元0～240V電壓調節 29．插座：G單元220V輸出插座 30．旋鈕：音頻功率放大器音量調節 31．接線座2只：音頻信號輸入 32．按鈕：單次脈使能開關 33．接線座3只：單次脈沖輸出口 34．電表：函數發生器正弦波輸出電壓指示 35．旋鈕：正弦波輸出三級衰減幅度粗調 36．旋鈕：正弦波輸出口 37．接線座：正弦波輸出口 38．旋鈕：矩形波輸出幅度調節 39．接線座：三角波輸出口 40．旋鈕：函數信號發生器頻率細調 41．接線座：矩形波輸出口 42．旋鈕：函數信號發生器五級頻率粗調 43．電表：函數發生器輸出頻率指示 44．萬用表：500型 46．實驗桌面尺寸：160×70cm 47．通用電路板：規格35×90cm，元件盒在其上任意拼插進行實驗 48．儲存板：放置元件盒 49．左儲存柜：放置儲存板（帶門鎖） 50．抽屜：放置常用工具 51．右儲存柜：放置儲存板（帶門鎖） 52．示波器：型號不限（用戶自備） 53．工具 |
三、實驗臺主要技術指標詳解：
輸入工作電源：支持三相四線輸入，確保電源供應穩定可靠。
輸出電源及信號：
A單元：支持三相四線輸出，滿足多樣化實驗需求。
B單元：提供交流3、6、9、12、15、18、24V等多檔輸出電壓，適應不同實驗場景。
C單元：配備雙路恒流穩壓電源，具有過載及短路保護功能。二路輸出電壓均可在0～30V范圍內連續調節，通過內置式繼電器自動換檔，配合多圈電位器實現精準調節。最大輸出電流可達2A，并具備預設式限流保護功能，確保實驗安全。
電壓穩定度：<10-2，負載穩定度：<10-2，紋波電壓：<5mv，確保電源輸出穩定可靠。
D單元：提供直流穩壓5V輸出，電流0.5A，滿足特定實驗需求。
E單元：交直流電壓0～240V連續可調，電流2A，為實驗提供靈活多變的電源條件。
F單元：提供220V電壓輸出，方便外接儀器使用。單次脈沖源：具備每次輸出一對正負脈沖的功能，滿足脈沖實驗需求。
函數信號發生器：支持正弦波、三角波、矩形波等多種波形輸出。
頻率范圍：覆蓋5HZ-550KHZ，分五個頻段，滿足不同頻率范圍的實驗需求。
頻率指示：通過HZ表直接讀取，操作簡便。
電壓輸出范圍：正弦波與矩形波在不同頻段具有相應的電壓輸出范圍，三級衰減功能（0db、20db、40db）提供連續細調，三角波輸出范圍覆蓋5HZ-550KHZ，滿足多種實驗需求。音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調。內置喇叭，既可用于放大器電路擴音，也可作為信號尋跡儀器使用，功能多樣。
絕緣電阻：大于5MΩ，確保設備電氣安全。
漏電保護：漏電動作電流不大于30mA，有效防止漏電事故，保障用戶安全。
五、實驗項目
1．電工測量儀表的使用 2．常用元件的識別與檢測 3．線性元件與非線性元件的伏安特性 4．電源的外特性 5．電位值、電壓值的測定 6．電流表和電壓表的擴程 7．基爾霍夫定律的驗證 8．驗征楞次定律 9．迭加原理與互易定理的驗證 10．戴維南定理與諾頓定理的驗征 11．電壓源與電流源的等效變換 12．受控源特性的研究 13．一階電路實驗 14．二階電路的過渡過程 15．研究LC元件在直流和交流電路中的特性 16．負載獲得最大功率的條件 | 17．交流電路參數的測量 18．正弦交流電路中RLC元件的特性 19．RL及RC串聯電路實驗 20．RLC串聯諧振電路 21．日光燈電路的連接及功率因數改善 22．三相負載的星、三角接法 23．三相電路及功率的測量 24．R-C選頻網絡的研究 25．二端口網絡研究 26．單相變壓器實驗 27．互感電路實驗 28．三相異步電動機的使用與起動 29．三相電動機繼電接觸控制的基本電路 30．三相電動機Y一△起動控制實驗 31．三相電動機的順序控制實驗 32．三相電動機能耗制動控制實驗 |
利用上述32項實驗的元器件也可完成下面電路實驗
33．最簡單的電路 34．電路中各點電位與參考點的選擇 35．電阻的串聯 36．電阻的并聯 37．電阻的混聯 38．電阻分壓器電路 39．全電路歐姆定律 40．電橋的應用與平衡條件 41．節點電壓法 42．回路電壓法 43．支路電流法 44．RCL并聯電路 45．串聯電路 46．變壓器結構及工作原理 47．基爾霍夫第一定律 48．基爾霍夫第二定律 49．日光燈電路原理 50．?dāng)U大電壓表量程 51．?dāng)U大電流表量程 52．RC電路的過度過程 53．RL過渡過程 54．電容的串聯電路 55．電容的并聯電路 | 56．電容器的充放電 57．電容器在交直流中的作用 58．條形磁鐵在線圈中的運動 59．電容的混聯 60．純電阻、電感、電容電路 61．磁耦合線圈的順串 62．磁耦合線圈的反串 63．歐姆表的工作原理 64．雙聯開關二地控制 65．用示波器觀察磁滯回線 66．磁路歐姆定律 67．兩線圈的互感及同名端 68．互感耦合 69．提高功率因數的方法 70．單相電路功率的測量 71．收錄機電源電路 72．濾波電路 73．電阻與溫度的關系:用伏安法測出燈絲 在不同電壓下的阻值。 74．三相異步電機閘刀控制正轉實驗 75．具有過載保護的控制線路 76．按鈕控制的正反轉控制線路 77．接觸器控制星一三角降壓起動控制線路 |
KC-18A型通用電工實驗臺元件清單（每臺）
元 件 名 稱 | 型 號 | 數 量 | 備 注 |
電 阻 | 0.5Ω | 1 | 1/2W |
電 阻 | 5.1Ω | 1 | 1/2W |
電 阻 | 100Ω | 2 | 1/2W |
電 阻 | 200Ω | 1 | 1/8W |
電 阻 | 300Ω | 1 | 1/8W |
電 阻 | 330Ω | 2 | 1/8W |
電 阻 | 430Ω | 1 | 1/8W |
電 阻 | 510Ω | 1 | 1/8W |
電 阻 | 680Ω | 2 | 1/8W |
電 阻 | 820Ω | 1 | 1/8W |
電 阻 | 1K | 2 | 1/8W |
電 阻 | 1.5K | 1 | 1/8W |
電 阻 | 2K | 2 | 1/8W |
電 阻 | 10K | 1 | 1/8W |
電 阻 | 13K | 1 | 1/8W |
電 阻 | 39K | 2 | 1/8W |
電 阻 | 100K | 1 | 1/8W |
電 位 器 | 470Ω | 1 | 1/2W |
電 位 器 | 1K | 2 | 1/2W |
電 位 器 | 4.7K | 1 | 1/2W |
電 位 器 | 10K | 1 | 1/2W |
電 位 器 | 100K | 1 | 1/2W |
電 位 器 | 470K | 1 | 1/2W |
電解電容 | 47μF | 2 | 16V |
電解電容 | 220μF | 1 | 35V |
電解電容 | 470μF | 1 | 35V |
瓷片電容 | 0.01μF | 1 | 63V |
瓷片電容 | 0.1μF | 1 | 63V |
瓷片電容 | 2μF | 1 | 250V |
三 極 管 | 3DG6 | 2 | |
二 極 管 | 4007 | 2 | |
二 極 管 | 2AP9 | 1 | |
指示燈(信號燈) | 6V 0.1A | 1 | |
開 關 | 4 | ||
變 壓 器 | 220/6V.6V | 1 | 8W |
電 感 | 8Ω | 1 | |
電 感(鎮流器) | 8W | 1 | |
日光燈管 | 8W | 1 | |
日光燈座 | 2 | ||
起 動 器 | 1 | ||
燈 泡 | 220V/15W | 12 | 自備 |
燈 座 | 12 | ||
條形磁鐵 | 1 | ||
原副線圈 | 1 | ||
集成運放 | UA741 | 2 | |
集 成 座 | 14腳 | 1 | |
直流電表 | 5MA | 1 | |
直流電表 | 50MA | 3 | |
直流電表 | ±100UA | 1 | |
直流電表 | 15V | 1 | |
交流電表 | 500MA | 3 | |
交流接觸器 | CJ10﹣10A 380V | 5 | |
按鈕﹣綠 | LA19﹣11 | 4 | |
按鈕﹣紅 | LA19﹣11 | 2 | |
三相閘刀 | HK8﹣16/3 | 1 | |
熱繼電器 | JRO﹣20/3 | 2 | |
時間繼電器 | JS7﹣2A 380V | 2 | |
電 動 機 | △接380V | 1 | |
工 具 | |||
萬 用 表 | MF47 | 1 | |
尖 嘴 鉗 | 1 | ||
螺 絲 刀 | 3 | ||
剝 線 鉗 | 1 | ||
連 接 線 | 若 干 | ||
其 他 | |||
實驗臺 | 1臺 | ||
實驗桌 | 1張 | ||
防腐皮 | 1塊 | ||
凳子 | 2張 | ||
