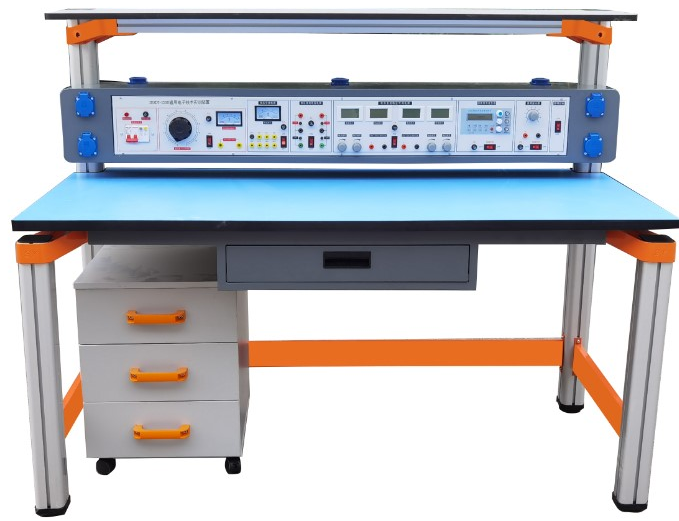

通用電子技術實訓裝置
電子技術實訓裝置是一款專為電子信息工程、通信工程等電子類專業設計的基礎實訓設備，旨在強化學生的實踐動手能力和對常用電子儀器、集成電路、電子元器件的正確使用能力。這套裝置適用于多種電子電路相關課程的教學實驗實訓，其主要特點、技術指標、結構組成以及豐富的實訓項目如下：
一、產品特點
安全保護措施完善：實訓臺具備接地保護、漏電保護等多重安全保障，嚴格遵循國家相關安全標準。
九孔萬能插件板特色：實訓桌中央配置了一塊通用的九孔萬能插件板，采用ABS注塑工藝制造，表面有九孔一組的互聯插孔布局，內含126組銅質一體成型九孔嵌件，支持靈活組合電路。
透明創新實訓模塊：實訓單元以透明元件盒的形式呈現，所有元件盒均能與九孔插件板無縫對接，盒體透明可見內部元件，盒蓋印有防刮耐磨的電路圖，且采用便捷的壓卡式結構設計，方便拆裝與維修。
存儲管理優化：元器件集中存放在實訓桌下的儲存柜內，提升了物料管理和標準化程度，降低了教師的實訓準備負擔。
二、電子技術實訓設備技術指標
電源供應：
工作電源：單相三線 AC 220V±10%，50Hz
環境適應性：工作溫度范圍為-10～40℃，相對濕度≤90%（25℃）
外形尺寸：長×寬×高=1600×700×1500㎜
整機最大功耗：≤1.0KW
三、電子技術實訓裝置結構
實訓主機箱結構與功能：
輸入電源：單相三線輸入；
輸出電源：具有保險絲和漏電保護開關二級保護功能，包含多檔交流/直流電壓和電流輸出，如交流穩壓、直流穩壓電源等。
主機箱尺寸：146×20×25cm，鋼質雙層亞光噴塑外殼，內含安全保護、交直流可調電源，以及函數發生器/頻率計等核心設備。
電源系統：
函數發生器：具有高精度 DDS 波形產生技術，支持正弦波、方波和三角波輸出，頻率范圍寬廣，且可通過鍵盤直接設定頻率，還具備衰減功能和頻率計功能。
附加功能：提供單次脈沖輸出、音頻功率放大器、交直流二用電流表/電壓表等實驗所需設備。
儀器架：采用高品質鋁型材和鋼板結構，通過非焊接工藝制成，具有良好的穩定性與耐用性。
實訓桌結構：
尺寸規格：1600（長）*700（寬）*1400（高）；
結構特點：實訓桌主體由高性能氧化鋁型材和一次性成型鋁壓鑄框架構成，桌面承載力大于200kg，配備儲存柜及通用九孔萬能插件板；
九孔萬能插件板：尺寸為35cm×90cm，內部嵌入126組銅質九孔嵌件，適配透明元件盒進行模塊化電路搭建。
四、實訓項目
該實訓裝置支持共計超過240項實訓任務，覆蓋多個層次和領域，具體包括但不限于：
晶體二極管和三極管的特性檢測與應用
放大電路的設計與調試（小信號、電壓、功率放大器）
反饋對放大器性能的影響實驗
整流、濾波與穩壓電路實驗
單結晶體管、晶閘管及其相關電路實訓
場效應管特性和應用實訓
集成運放基本參數測試及應用電路（加減法、積分、微分、振蕩器）
TTL與CMOS門電路邏輯功能驗證
計數器、譯碼器、編碼器、觸發器等數字電路實訓
組合邏輯電路與時序邏輯電路設計
溫度、光控、聲音等多種傳感器應用電路
運算放大器的各種應用實例
電源電路（線性、開關電源、穩壓器）設計與測試
各種濾波器電路設計與性能分析
邏輯門電路的“與”、“非”、“或”、“與非”、“或非”等邏輯關系實驗
數字電路的觸發器、計數器和時序邏輯電路實訓
其他擴展性實訓項目，如防盜報警、音樂門鈴、電子報警器等各種實用電路的設計與制作
五、電子技術實訓室配置清單（每臺）
（一）實訓元件 | |||
元件盒名 稱 | 型 號 | 數 量 | 備 注 |
電阻創新透明元件盒 | 5.1Ω | 2 | 1/2W |
電阻創新透明元件盒 | 51Ω | 1 | 1/2W |
電阻創新透明元件盒 | 100Ω | 3 | 1/8W |
電阻創新透明元件盒 | 150Ω | 1 | 1/8W |
電阻創新透明元件盒 | 200Ω | 1 | 1/8W |
電阻創新透明元件盒 | 300Ω | 2 | 1/8W |
電阻創新透明元件盒 | 470Ω | 1 | 1/8W |
電阻創新透明元件盒 | 510Ω | 2 | 1/8W |
電阻創新透明元件盒 | 820Ω | 2 | 1/8W |
電阻創新透明元件盒 | 1K | 3 | 1/8W |
電阻創新透明元件盒 | 1.5K | 1 | 1/8W |
電阻創新透明元件盒 | 2K | 2 | 1/8W |
電阻創新透明元件盒 | 2.4K | 3 | 1/8W |
電阻創新透明元件盒 | 2.7K | 1 | 1/8W |
電阻創新透明元件盒 | 3.3K | 3 | 1/8W |
電阻創新透明元件盒 | 3.9K | 1 | 1/8W |
電阻創新透明元件盒 | 4.7K | 2 | 1/8W |
電阻創新透明元件盒 | 5.1K | 1 | 1/8W |
電阻創新透明元件盒 | 6.8K | 2 | 1/8W |
電阻創新透明元件盒 | 10K | 4 | 1/8W |
電阻創新透明元件盒 | 13K | 1 | 1/8W |
電阻創新透明元件盒 | 20K | 2 | 1/8W |
電阻創新透明元件盒 | 39K | 1 | 1/8W |
電阻創新透明元件盒 | 51K | 1 | 1/8W |
電阻創新透明元件盒 | 100K | 2 | 1/8W |
電阻創新透明元件盒 | 200K | 1 | 1/8W |
電阻創新透明元件盒 | 1M | 1 | 1/8W |
電阻創新透明元件盒 | 10M | 1 | 1/8W |
電位器透明元件盒 | 470Ω | 1 | 1/2W |
電位器透明元件盒 | 1K | 2 | 1/2W |
電位器透明元件盒 | 10K | 2 | 1/2W |
電位器透明元件盒 | 22K | 1 | 1/2W |
電位器透明元件盒 | 100K | 1 | 1/2W |
電位器透明元件盒 | 470K | 1 | 1/2W |
電解電容透明元件盒 | 1uF | 1 | 16V |
電解電容透明元件盒 | 10uF | 3 | 16V |
電解電容透明元件盒 | 47uF | 3 | 16V |
電解電容透明元件盒 | 220uF | 1 | 35V |
電解電容透明元件盒 | 470uF | 1 | 35V |
瓷片電容透明元件盒 | 300P | 1 | 63V |
瓷片電容透明元件盒 | 1000P | 2 | 63V |
瓷片電容透明元件盒 | 0.01uF | 2 | 63V |
瓷片電容透明元件盒 | 0.1uF | 1 | 63V |
瓷片電容透明元件盒 | 0.47uF | 1 | 63V |
音頻輸入變壓器透明元件盒 | 1 | ||
音頻輸出變壓器透明元件盒 | 1 | ||
變壓器元件盒 | 220/6V.6V | 1 | 8W |
電感透明元件盒 | 8Ω | 1 | |
電感透明元件盒 | 390UH | 1 | |
二極管透明元件盒 | 4007 | 4 | |
二極管透明元件盒 | 2AP9 | 1 | |
發光二極管透明元件盒 | 2 | ||
穩壓二極管透明元件盒 | 2CW54 | 2 | |
穩壓二極管透明元件盒 | 2CW76 | 1 | |
晶振透明元件盒 | 10M | 1 | |
場效應管透明元件盒 | 3DJ6 | 1 | |
單結管透明元件盒 | BT33 | 1 | |
晶閘管透明元件盒 | KP1 | 2 | |
三極管透明元件盒 | 3DG6 | 2 | |
三極管透明元件盒 | 3DG12 | 1 | |
三極管透明元件盒 | 3AX31 | 2 | |
三極管透明元件盒 | 3DA1 | 1 | |
三端穩壓透明元件盒 | 7805 | 1 | |
指示燈(信號燈)透明元件盒 | 6V/0.1A | 1 | |
開關透明元件盒 | 4 | ||
喇叭透明元件盒 | 8Ω/0.2W | 1 | |
繼電器透明元件盒 | 6V | 1 | |
音樂集成透明元件盒 | 4V | 1 | |
電平開關和邏輯電平元件盒 | 1 | ||
集成座元件盒 | 14腳 | 2 | |
集成座透明元件盒 | 16腳 | 1 | |
集成運放 | UA741 | 2 | |
定 時 器 | NE555 | 1 | |
TTL與非門 | 74LS00 | 1 | |
TTL非 門 | 74LS04 | 1 | |
TTL與 門 | 74LS08 | 1 | |
TTL與非門 | 74LS20 | 1 | |
TTL或 門 | 74LS32 | 1 | |
譯 碼 器 | 74LS42 | 1 | |
TTL觸發器 | 74LS74 | 1 | |
七段譯碼器 | 74LS247 | 1 | |
全 加 器 | 74LS283 | 1 | |
CMOS或非門 | CD4002 | 1 | |
共陽數碼器透明元件盒 | 546R | 1 | |
直流電表元件盒 | 10mA | 1 | |
直流電表元件盒 | 200mA | 1 | |
直流電表元件盒 | 1V | 1 | |
直流電表元件盒 | 15V | 1 | |
直流電表元件盒 | ±100uA | 1 | |
（二）工具及連接線 | |||
尖 嘴 鉗 | 1 | ||
螺 絲 刀 | -+各一 | 2 | |
剝 線 鉗 | 1 | ||
連 接 線 | 電子香蕉插頭線 | 30 | |
電流測量插頭線 | 1 | ||
（三）實訓臺 | |||
實訓主機箱 | 1套 | ||
實訓桌 | 含儀器架 | 1張 | |
儲存柜 | 1個 | ||
學生凳 | 2張 | ||
防 腐 皮 | 1塊 | ||
