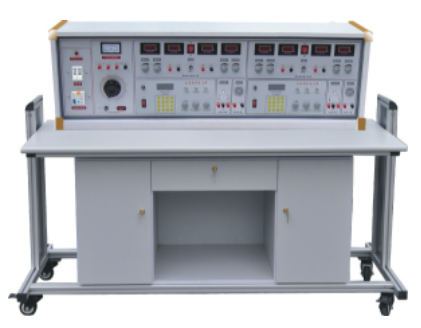

KCGD-858H型創新型數字電子電路實驗裝置（雙組型）
一、產品特性概述：
本實驗臺設計獨具匠心，安全保護措施完善，功能齊全且多樣。其配備的實驗屏擁有通用電路插扳，此插扳采用進口A(yíng)BS材料注塑而成，背后配置有壓鑄銅片，每組九孔，表面則設有九孔聯通插孔，為實驗元件模塊的靈活拼插提供了可能。這些元件模塊透明度高，直觀性強，盒蓋上的元件符號清晰持久，美觀大方。同時，盒體與盒蓋之間采用科學的壓卡式結構，使得元件的維修、更換與拆裝變得極為便捷。元器件被有序地存放在實驗操作桌下方的左右柜內，大大提升了實驗操作的便利性和管理效率。
二、適用領域：
本產品專為高等院校及中專、技校、職業學校等教育機構設計，適用于各類電子電路課程的實驗教學。它不僅能夠滿足現有實驗室設備的更新?lián)Q代需求，也是新建、擴建實驗室的理想選擇。其配備是提升學校實驗教學水平，展現學校教學實力的重要標志。
三、技術性能指標：
電源輸入：?jiǎn)蜗嗳€(xiàn)，電壓范圍～220V±5%，頻率為50Hz。
工作環境：溫度范圍在-10℃～+40℃，相對濕度需低于85%（在25℃時）。
裝置容量：控制在1.0KVA以下。
重量：約150Kg，便于移動與安置。
外形尺寸：整體尺寸為2000mm×700mm×1500mm，適應各種實驗室環境。
四、實驗裝置構成與功能：
本實驗臺主要由實驗屏、實驗創新模塊、實驗桌等幾大部分組成。
（一）實驗屏
結構與性能概述：
實驗臺設計合理，功能劃分明確。電源部分設有保險絲和漏電保護開關，提供雙重安全保障。
電源輸出部分分為幾個獨立組別：
A組：提供3～24V的低壓交流電壓，分七檔可調，最大輸出電流為1.5A，配有電流表進行指示。
B組：提供5V的低壓直流穩壓電源，電流為0.5A，同樣配有電流表指示。
C組：包含雙路穩流穩壓電源，每路輸出電壓均為0～30V，可連續調節，輸出最大電流為1.5A，每路電源輸出配有0.5級數字電流表、電壓表進行精確指示。電壓穩壓度及負穩壓度均小于10－2，紋波電壓低于5mV。
E組：提供單相交流市電輸出，方便用戶自備設備的使用。
附加功能：
功率輸出函數發生器部分，采用先進的直接數字頻率合成技術，可產生高精度的正弦波、方波和三角波。輸出頻率、波形和衰減值均可在大屏幕LCD上直觀顯示。正弦波輸出幅度大，失真度低，頻率范圍廣，且可通過鍵盤直接輸入數字進行設定。輸出幅度可通過電位器進行調節，正弦波輸出還具備20db和40db的衰減功能。方波的占空比可大范圍調節，方波和三角波均采用TTL電平輸出。頻率計具有高達100MHz的測量范圍，并能自動換檔。
此外，實驗屏還配備了單次脈沖輸出功能，可輸出正負脈沖對。外測交直流二用電流表與電壓表，精度高達0.5級，采用三位半數字式顯示，測量范圍廣泛。
電路插扳與透明創新實驗元件模塊設計巧妙，元件模塊可靈活拼插成各種實驗電路，盒體透明直觀，維修更換方便快捷。
實驗桌設計：
實驗桌采用鐵質雙層亞光密紋噴塑工藝，堅固耐用。桌面采用防火、防水、耐磨的高密度板材，美觀大方且易于清潔。整體設計既注重實用性又考慮美觀性，為實驗教學提供了良好的工作環境。
五、設備配置清單
NO | 配置名稱 | 型號規格 | 單位 | 數量 | 備注 |
1 | 實驗屏 | 臺 | 1 | ||
2 | 學生桌 | 個 | 1 | 含數電透明創新實驗?zāi)K（詳見清單） | |
3 | 學生桌面板 | 塊 | 1 | ||
5 | 絕緣皮 | 張 | 1 | ||
6 | 凳子 | 張 | 2 | ||
7 | 工具 | 套 | 13 | ||
（1） | 螺絲刀 | 小十字 | 把 | 13 | |
（2） | 螺絲刀 | 大十字 | 把 | 13 | |
（3） | 螺絲刀 | 小一字 | 把 | 13 | |
（4） | 螺絲刀 | 大一字 | 把 | 13 | |
（5） | 剝線鉗 | 把 | 13 | ||
（6） | 尖觜鉗 | 把 | 13 | ||
（7） | 萬用表 | MF-47 | 只 | 13 | |
（8） | 數字萬用表 | DT890B+ | 只 | 13 |
模電透明創新實驗?zāi)K配置清單（每臺配二組）（待修改）
透明創新模塊名稱 | 型 號/規 格 | 數 量 | 備 注 |
電 阻 | 4Ω | 1 | 2W |
電 阻 | 5.1Ω | 2 | 2W |
電 阻 | 8Ω | 1 | 2W |
電 阻 | 10Ω | 1 | 2W |
電 阻 | 16Ω | 1 | 2W |
電 阻 | 20Ω | 1 | 1W |
電 阻 | 30Ω | 1 | 1W |
電 阻 | 51Ω | 2 | 1W |
電 阻 | 75Ω | 1 | 1W |
電 阻 | 100Ω | 2 | 1/8W |
電 阻 | 120Ω | 1 | 1/8W |
電 阻 | 150Ω | 1 | 1/8W |
電 阻 | 200Ω | 1 | 1/8W |
電 阻 | 240Ω | 1 | 1/8W |
電 阻 | 300Ω | 2 | 1/8W |
電 阻 | 330Ω | 1 | 1/8W |
電 阻 | 470Ω | 1 | 1/8W |
電 阻 | 510Ω | 2 | 1/8W |
電 阻 | 620Ω | 1 | 1/8W |
電 阻 | 650Ω | 1 | 1/8W |
電 阻 | 1K | 2 | 1/8W |
電 阻 | 1.5K | 1 | 1/8W |
電 阻 | 2K | 2 | 1/8W |
電 阻 | 2.4K | 2 | 1/8W |
電 阻 | 2.7K | 1 | 1/8W |
電 阻 | 3K | 2 | 1/8W |
電 阻 | 3.3K | 1 | 1/8W |
電 阻 | 3.9K | 1 | 1/8W |
電 阻 | 4.3K | 1 | 1/8W |
電 阻 | 4.7K | 2 | 1/8W |
電 阻 | 5.1K | 3 | 1/8W |
電 阻 | 6.8K | 2 | 1/8W |
電 阻 | 7.5K | 1 | 1/8W |
電 阻 | 9.1K | 1 | 1/8W |
電 阻 | 10K | 5 | 1/8W |
電 阻 | 13K | 2 | 1/8W |
電 阻 | 15K | 1 | 1/8W |
電 阻 | 20K | 2 | 1/8W |
電 阻 | 30K | 1 | 1/8W |
電 阻 | 36K | 1 | /8W |
電 阻 | 39K | 1 | 1/8W |
電 阻 | 47K | 1 | 1/8W |
電 阻 | 51K | 1 | 1/8W |
電 阻 | 68K | 1 | 1/8W |
電 阻 | 100K | 2 | 1/8W |
電 阻 | 150K | 1 | 1/8W |
電 阻 | 200K | 2 | 1/8W |
電 阻 | 300K | 1 | 1/8W |
電 阻 | 470K | 1 | 1/8W |
電 阻 | 510K | 1 | 1/8W |
電 阻 | 1M | 1 | 1/8W |
電 位 器 | 470Ω | 1 | 1/2W |
電 位 器 | 1K | 2 | 1/2W |
電 位 器 | 4.7K | 1 | 1/2W |
電 位 器 | 10K | 1 | 1/2W |
電 位 器 | 47K | 1 | 1/2W |
電 位 器 | 100K | 1 | 1/2W |
電 位 器 | 470K | 2 | 1/2W |
電 位 器 | 1M | 1 | 1/2W |
電 解 電 容 | 0.1UF | 1 | 16V |
電 解 電 容 | 4.7UF | 1 | 16V |
電 解 電 容 | 10UF | 3 | 16V |
電 解 電 容 | 33UF | 1 | 16V |
電 解 電 容 | 47UF | 2 | 25V |
電 解 電 容 | 100UF | 3 | 35V |
電 解 電 容 | 220UF | 1 | 35V |
電 解 電 容 | 470UF | 1 | 35V |
瓷 片 電 容 | 300P | 1 | 63V |
瓷 片 電 容 | 1000P | 2 | 63V |
瓷 片 電 容 | 4700P | 1 | 63V |
瓷 片 電 容 | 0.01UF | 3 | 63V |
瓷 片 電 容 | 0.1UF | 2 | 63V |
瓷 片 電 容 | 0.47UF | 1 | 63V |
瓷 片 電 容 | 1UF | 1 | 250V |
瓷 片 電 容 | 2UF | 1 | 250V |
變 壓 器 | 220/6V.6V.24V | 1 | 8W |
二 極 管 | 4007 | 4 | |
二 極 管 | 2AP9 | 1 | |
發 光 二 極 管 | 2 | ||
穩 壓 二 極 管 | 2CW54 | 2 | |
穩 壓 二 極 管 | 2CW76 | 1 | |
光 敏 二 極 管 | 1 | ||
三 極 管 | 3DG6 | 2 | |
三 極 管 | 3DG12 | 2 | |
三 極 管 | 3AX31 | 1 | |
三 端 穩 壓 | 7805 | 1 | |
指示燈(信號燈) | 1 | 12V | |
開 關 | 2 | ||
喇 叭 | 8Ω/0.2W | 1 | |
繼 電 器 | 6V | 1 | |
直流電表 | ±100UA | 1 | |
直流表 | 1000UA | 1 | |
直流電 表 | 10MA | 1 | |
集 成 座 | 14腳 | 4 | |
集 成 座 | 16腳 | 2 | |
集 成 座 | 20腳 | 1 | |
集 成 座 | 28腳 | 1 | |
集 成 運 放 | UA741 | 2 | |
定 時 器 | NE555 | 1 | |
功率放大器 | LA4101 | 1 | |
數模轉換器 | DAC0832 | 1 | |
模數轉換器 | ADC0809 | 1 | |
TTL與非門 | 74LS00 | 1 | |
TTL集電極開路與非門 | 74LS03 | 1 | |
TTL非 門 | 74LS04 | 1 | |
TTL與 門 | 74LS08 | 1 | |
TTL三輸入與門 | 74LS11 | 2 | |
TTL四輸入與非門 | 74LS20 | 1 | |
TTL或 門 | 74LS32 | 1 | |
TTL觸發器 | 74LS74 | 2 | |
TTL異或門 | 74LS86 | 1 | |
JK觸發器 | 74LS112 | 1 | |
緩 沖 器 | 74LS125 | 1 | |
譯 碼 器 | 74LS138 | 2 | |
數據選擇器 | 74LS153 | 1 | |
計 數 器 | 74LS160 | 2 | |
計 數 器 | 74LS161 | 1 | |
D觸發器 | 74LS175 | 1 | |
加減計數器 | 74LS192 | 2 | |
移位寄存器 | 74LS194 | 1 | |
計 數 器 | 74LS196 | 3 | |
CMOS與非門 | CD4011 | 1 |
六、創新實驗項目
1.TTL集成邏輯門的參數測試 | 16．MSI數據選擇器及邏輯設計 17．微分型單穩態電路 18．環形多諧振蕩器 19．利用門電路構成編碼器分配器、選擇器 20．組合電路的設計之一一一編碼轉換 21．組合電路的設計之二一一顯示電路 22．同步時序電路的設計 23．計算機時序電路的設計 24．集成定時器測試及應用 25．CM0S集成A/D、D/A轉換電路實驗 26．二極管非門、或非門電路 27．三極管非門、與非門、或非門電路 28．異步十進制減法計數器 29．異步十進制加法計數器 30．綜合能力培訓實驗一一電子秒表 |
