KCGD-858H型創新型數字電子電路實驗裝置（雙組型）
一、產品的特點:
實驗臺具有較完善的安全保護措施，較齊全的功能。實驗屏配通用電路插扳，電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。實驗元件制成透明創新模塊，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。元器件放置在實驗操作桌下邊左右柜內，實驗時取存方便，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二、適用范圍:
適用于高等院校及要求較高的中專、技校、職業學校，可完成數量電子電路課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。
三、技術性能：
1、輸入電源：?jiǎn)蜗嗳€ ～220V±5% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.0KVA
4、重量：150Kg
5、外形尺寸：2000mm×700mm×1500mm

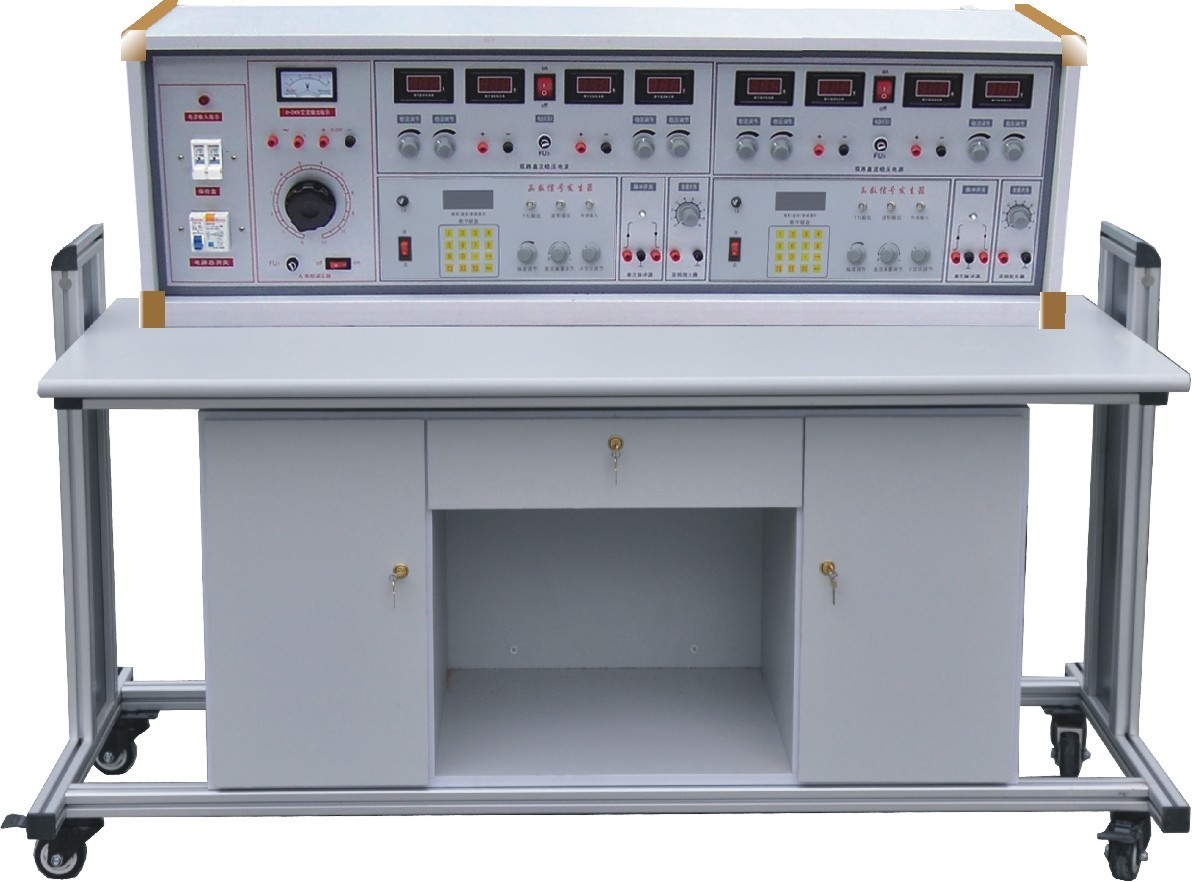

四、實驗裝置基本配置及功能：本實驗臺主要由實驗屏、實驗創新模塊、實驗桌等到組成。
（一）實驗屏
1、實驗臺構成與性能:
共用部分
1.1.電源及參數
1.1.1輸入電源:單相三線輸入
1.1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
二組獨立部分
A組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
B組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
C組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
1.2功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
1.4單次脈沖:每次可輸出一對正負脈沖。
1.5外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
1.6外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
1.7電路插扳：電路板由進口ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，創新實驗元件模塊在其上任意拼插成實驗電路。
1.8透明創新實驗元件模塊：創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋與盒體之間采用壓卡式結構、維修拆裝、更換方便。
2、實驗桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。
五、設備配置清單
NO | 配置名稱 | 型號規格 | 單位 | 數量 | 備注 |
1 | 實驗屏 | 臺 | 1 | ||
2 | 學生桌 | 個 | 1 | 含數電透明創新實驗?zāi)K（詳見清單） | |
3 | 學生桌面板 | 塊 | 1 | ||
5 | 絕緣皮 | 張 | 1 | ||
6 | 凳子 | 張 | 2 | ||
7 | 工具 | 套 | 13 | ||
（1） | 螺絲刀 | 小十字 | 把 | 13 | |
（2） | 螺絲刀 | 大十字 | 把 | 13 | |
（3） | 螺絲刀 | 小一字 | 把 | 13 | |
（4） | 螺絲刀 | 大一字 | 把 | 13 | |
（5） | 剝線鉗 | 把 | 13 | ||
（6） | 尖觜鉗 | 把 | 13 | ||
（7） | 萬用表 | MF-47 | 只 | 13 | |
（8） | 數字萬用表 | DT890B+ | 只 | 13 |
模電透明創新實驗?zāi)K配置清單（每臺配二組）（待修改）
透明創新模塊名稱 | 型 號/規 格 | 數 量 | 備 注 |
電 阻 | 4Ω | 1 | 2W |
電 阻 | 5.1Ω | 2 | 2W |
電 阻 | 8Ω | 1 | 2W |
電 阻 | 10Ω | 1 | 2W |
電 阻 | 16Ω | 1 | 2W |
電 阻 | 20Ω | 1 | 1W |
電 阻 | 30Ω | 1 | 1W |
電 阻 | 51Ω | 2 | 1W |
電 阻 | 75Ω | 1 | 1W |
電 阻 | 100Ω | 2 | 1/8W |
電 阻 | 120Ω | 1 | 1/8W |
電 阻 | 150Ω | 1 | 1/8W |
電 阻 | 200Ω | 1 | 1/8W |
電 阻 | 240Ω | 1 | 1/8W |
電 阻 | 300Ω | 2 | 1/8W |
電 阻 | 330Ω | 1 | 1/8W |
電 阻 | 470Ω | 1 | 1/8W |
電 阻 | 510Ω | 2 | 1/8W |
電 阻 | 620Ω | 1 | 1/8W |
電 阻 | 650Ω | 1 | 1/8W |
電 阻 | 1K | 2 | 1/8W |
電 阻 | 1.5K | 1 | 1/8W |
電 阻 | 2K | 2 | 1/8W |
電 阻 | 2.4K | 2 | 1/8W |
電 阻 | 2.7K | 1 | 1/8W |
電 阻 | 3K | 2 | 1/8W |
電 阻 | 3.3K | 1 | 1/8W |
電 阻 | 3.9K | 1 | 1/8W |
電 阻 | 4.3K | 1 | 1/8W |
電 阻 | 4.7K | 2 | 1/8W |
電 阻 | 5.1K | 3 | 1/8W |
電 阻 | 6.8K | 2 | 1/8W |
電 阻 | 7.5K | 1 | 1/8W |
電 阻 | 9.1K | 1 | 1/8W |
電 阻 | 10K | 5 | 1/8W |
電 阻 | 13K | 2 | 1/8W |
電 阻 | 15K | 1 | 1/8W |
電 阻 | 20K | 2 | 1/8W |
電 阻 | 30K | 1 | 1/8W |
電 阻 | 36K | 1 | /8W |
電 阻 | 39K | 1 | 1/8W |
電 阻 | 47K | 1 | 1/8W |
電 阻 | 51K | 1 | 1/8W |
電 阻 | 68K | 1 | 1/8W |
電 阻 | 100K | 2 | 1/8W |
電 阻 | 150K | 1 | 1/8W |
電 阻 | 200K | 2 | 1/8W |
電 阻 | 300K | 1 | 1/8W |
電 阻 | 470K | 1 | 1/8W |
電 阻 | 510K | 1 | 1/8W |
電 阻 | 1M | 1 | 1/8W |
電 位 器 | 470Ω | 1 | 1/2W |
電 位 器 | 1K | 2 | 1/2W |
電 位 器 | 4.7K | 1 | 1/2W |
電 位 器 | 10K | 1 | 1/2W |
電 位 器 | 47K | 1 | 1/2W |
電 位 器 | 100K | 1 | 1/2W |
電 位 器 | 470K | 2 | 1/2W |
電 位 器 | 1M | 1 | 1/2W |
電 解 電 容 | 0.1UF | 1 | 16V |
電 解 電 容 | 4.7UF | 1 | 16V |
電 解 電 容 | 10UF | 3 | 16V |
電 解 電 容 | 33UF | 1 | 16V |
電 解 電 容 | 47UF | 2 | 25V |
電 解 電 容 | 100UF | 3 | 35V |
電 解 電 容 | 220UF | 1 | 35V |
電 解 電 容 | 470UF | 1 | 35V |
瓷 片 電 容 | 300P | 1 | 63V |
瓷 片 電 容 | 1000P | 2 | 63V |
瓷 片 電 容 | 4700P | 1 | 63V |
瓷 片 電 容 | 0.01UF | 3 | 63V |
瓷 片 電 容 | 0.1UF | 2 | 63V |
瓷 片 電 容 | 0.47UF | 1 | 63V |
瓷 片 電 容 | 1UF | 1 | 250V |
瓷 片 電 容 | 2UF | 1 | 250V |
變 壓 器 | 220/6V.6V.24V | 1 | 8W |
二 極 管 | 4007 | 4 | |
二 極 管 | 2AP9 | 1 | |
發 光 二 極 管 | 2 | ||
穩 壓 二 極 管 | 2CW54 | 2 | |
穩 壓 二 極 管 | 2CW76 | 1 | |
光 敏 二 極 管 | 1 | ||
三 極 管 | 3DG6 | 2 | |
三 極 管 | 3DG12 | 2 | |
三 極 管 | 3AX31 | 1 | |
三 端 穩 壓 | 7805 | 1 | |
指示燈(信號燈) | 1 | 12V | |
開 關 | 2 | ||
喇 叭 | 8Ω/0.2W | 1 | |
繼 電 器 | 6V | 1 | |
直流電表 | ±100UA | 1 | |
直流表 | 1000UA | 1 | |
直流電 表 | 10MA | 1 | |
集 成 座 | 14腳 | 4 | |
集 成 座 | 16腳 | 2 | |
集 成 座 | 20腳 | 1 | |
集 成 座 | 28腳 | 1 | |
集 成 運 放 | UA741 | 2 | |
定 時 器 | NE555 | 1 | |
功率放大器 | LA4101 | 1 | |
數模轉換器 | DAC0832 | 1 | |
模數轉換器 | ADC0809 | 1 | |
TTL與非門 | 74LS00 | 1 | |
TTL集電極開路與非門 | 74LS03 | 1 | |
TTL非 門 | 74LS04 | 1 | |
TTL與 門 | 74LS08 | 1 | |
TTL三輸入與門 | 74LS11 | 2 | |
TTL四輸入與非門 | 74LS20 | 1 | |
TTL或 門 | 74LS32 | 1 | |
TTL觸發器 | 74LS74 | 2 | |
TTL異或門 | 74LS86 | 1 | |
JK觸發器 | 74LS112 | 1 | |
緩 沖 器 | 74LS125 | 1 | |
譯 碼 器 | 74LS138 | 2 | |
數據選擇器 | 74LS153 | 1 | |
計 數 器 | 74LS160 | 2 | |
計 數 器 | 74LS161 | 1 | |
D觸發器 | 74LS175 | 1 | |
加減計數器 | 74LS192 | 2 | |
移位寄存器 | 74LS194 | 1 | |
計 數 器 | 74LS196 | 3 | |
CMOS與非門 | CD4011 | 1 |
六、創新實驗項目
l．TTL集成邏輯門的參數測試 | 16．MSI數據選擇器及邏輯設計 17．微分型單穩態電路 18．環形多諧振蕩器 19．利用門電路構成編碼器分配器、選擇器 20．組合電路的設計之一一一編碼轉換 21．組合電路的設計之二一一顯示電路 22．同步時序電路的設計 23．計算機時序電路的設計 24．集成定時器測試及應用 25．CM0S集成A/D、D/A轉換電路實驗 26．二極管非門、或非門電路 27．三極管非門、與非門、或非門電路 28．異步十進制減法計數器 29．異步十進制加法計數器 30．綜合能力培訓實驗一一電子秒表 |
